Cấu trúc và nguyên tắc của van kiểm tra swing là gì?
2025-01-14

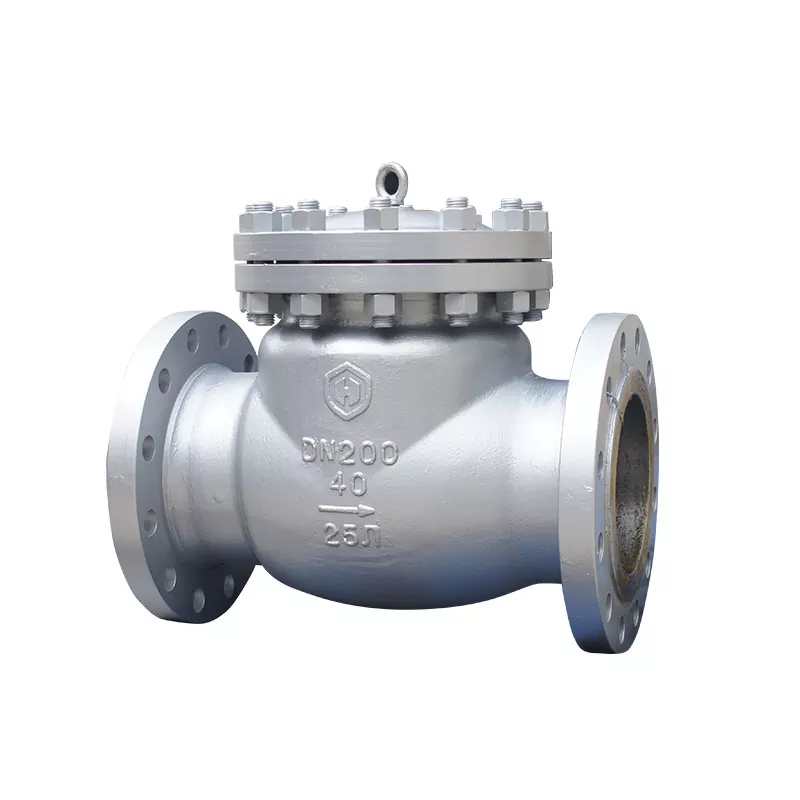

I. Cấu trúc van
1. Thân van: Đây là phần chính củaKiểm tra van, thường là với một thiết kế hợp lý để giảm khả năng kháng chất lỏng.
2. Vỏ van: Nó bao phủ phần trên của thân van và được sử dụng để cố định và bảo vệ các bộ phận bên trong van.
3. Đĩa van: Đây là một thành phần chính của van kiểm tra, thường là trong hình dạng của một đĩa và xoay xung quanh pin bên ngoài kênh ghế van.
4. Rocker: còn được gọi là cánh tay rocker, nó được kết nối với đĩa van và được sử dụng để hỗ trợ xoay đĩa van.
5. Vòng niêm phong: Nó nằm giữa đĩa van và ghế van để đảm bảo niêm phong khi đóng van.
6. Mùa xuân phụ trợ hoặc cấu trúc búa nặng: Nó được sử dụng để cải thiện hiệu suất niêm phong của van, đặc biệt là trong điều kiện áp suất thấp.
Theo số lượng đĩa van,Van kiểm tra swingCó thể được chia thành loại đĩa đơn, loại đĩa đôi và loại đa đĩa. Loại đĩa đơn phù hợp cho các van kiểm tra xoay cỡ trung bình, loại phù hợp là phù hợp với đường kính lớn hơn và loại đa đĩa phù hợp với các van kiểm tra cỡ nòng lớn để giảm sốc thủy lực.
Ii. Nguyên tắc làm việc của van
Nguyên tắc làm việc của van kiểm tra swing dựa trên áp suất chất lỏng và trọng lượng của đĩa van:
1
2 Đồng thời, đĩa van sẽ vẫn mở do tác động của chất lỏng, cho phép chất lỏng chảy bình thường.
3. Trạng thái đóng (dòng chảy ngược): Khi chất lỏng ngừng chảy hoặc chảy theo hướng ngược lại, đĩa van sẽ xoay quanh pin dưới tác động của lực lượng chết hoặc lò xo và đóng van, do đó ngăn chất lỏng chảy trở lại.
Đĩa van củaVan kiểm tra swingđược kết nối với rocker và có thể xoay xung quanh pin ở một góc nhất định. Khi chất lỏng đường ống chảy theo hướng được chỉ định, áp suất đầu vào của đĩa van cao hơn áp suất đầu ra. Tại thời điểm này, đĩa van được đẩy ra khỏi ghế van và xoay quanh pin đến một vị trí nhất định, và van ở trạng thái mở. Khi chất lỏng chảy từ phải sang trái, nghĩa là dòng chảy ngược, áp suất ở bên phải của đĩa van cao hơn áp suất ở phía bên trái. Lực được tạo ra bởi chênh lệch áp suất ở cả hai bên ấn đĩa van vào ghế van và chất lỏng không thể đi qua, do đó môi trường không thể chảy trở lại; và áp suất chất lỏng càng lớn, bề mặt niêm phong càng chặt và hiệu ứng niêm phong càng tốt.
