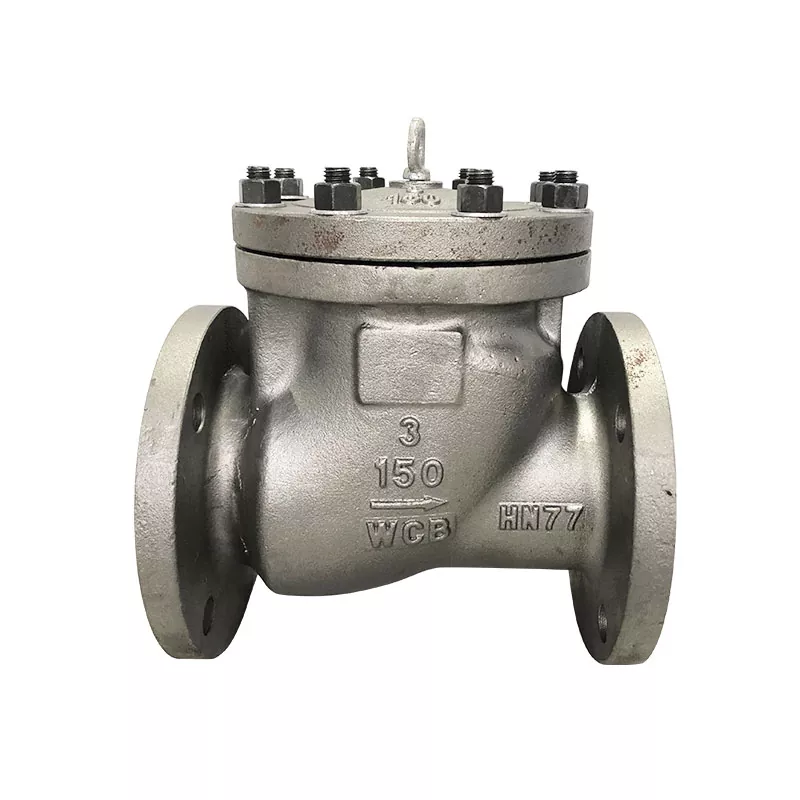

Van kiểm tra API: Hướng dẫn thực hành về lựa chọn, cài đặt và bảo trì

Trong các lĩnh vực công nghiệp như lọc dầu, hóa dầu và vận chuyển đường ống, van một chiều đóng vai trò thiết yếu trong việc ngăn chặn dòng chảy ngược trung bình và bảo vệ các thiết bị quan trọng như máy bơm và máy nén. Trong số các tiêu chuẩn khác nhau hiện có, hệ thống tiêu chuẩn API (Viện Dầu khí Hoa Kỳ) đại diện cho một trong những thông số kỹ thuật được áp dụng rộng rãi nhất trên toàn cầu. Bài viết này cung cấp hướng dẫn thực hành bao gồm phần cốt lõiVan kiểm tra APItiêu chuẩn, tiêu chí lựa chọn chính, phương pháp cài đặt tốt nhất và yêu cầu thử nghiệm.

Tiêu chuẩn cốt lõi: API 594 so với API 6D

Điểm gây nhầm lẫn phổ biến là sự khác biệt giữa API 594 và API 6D. Chúng giải quyết các tình huống ứng dụng hoàn toàn khác nhau.

API 594 bao gồm van một chiều loại wafer và vấu được sử dụng trong đường ống xử lý, chủ yếu được tìm thấy trong các nhà máy lọc dầu, nhà máy hóa chất và các cơ sở ngoài khơi. Nó áp dụng cho các thiết kế đĩa kép, đĩa đơn và đĩa nghiêng, với các kích cỡ từ NPS 2 đến NPS 48 và các loại áp suất từ ​​Loại 150 đến 2500.

Mặt khác, API 6D là tiêu chuẩn cho van đường ống được sử dụng trong hệ thống truyền tải đường dài vận chuyển dầu thô, khí tự nhiên và các sản phẩm tinh chế. Nó bao gồm các van một chiều kiểu xoay, loại piston và tấm kép, với kích thước lên tới NPS 60 hoặc lớn hơn và áp đặt các yêu cầu kiểm tra chặt chẽ hơn.

Lời khuyên lựa chọn: Nếu dự án của bạn liên quan đến đường ống trong nhà máy trong khu phức hợp nhà máy lọc dầu hoặc hóa chất, hãy tham khảo API 594. Nếu dự án liên quan đến các trạm kết nối đường dây truyền tải thì tiêu chuẩn API 6D là bắt buộc.

Wafer so với Lug-Type: Cách chọn

Đây là một trong những quyết định thường xuyên nhất trong việc lựa chọn van một chiều API 594. Cả hai loại đều có chung cơ chế bên trong giống hệt nhau; sự khác biệt chỉ nằm ở cấu hình thân máy và phương pháp lắp đặt.

Điểm quyết định quan trọng: Nếu đầu ống có kế hoạch mở rộng trong tương lai hoặc nếu thiết bị hạ nguồn cần được bảo trì mà không cần tắt hệ thống thì loại vấu là lựa chọn khả thi duy nhất. Đối với việc định tuyến thông thường không có yêu cầu như vậy, loại wafer mang lại tính kinh tế tốt hơn.

Các thông số kỹ thuật quan trọng để lựa chọn

Lớp áp suất và vật liệu

Chọn loại áp suất thích hợp (Loại 150/300/600, v.v.) dựa trên áp suất và nhiệt độ vận hành tối đa của hệ thống. Đối với vật liệu thân xe, A216 WCB (thép carbon) là lựa chọn chung cho các dịch vụ dầu khí, trong khi A351 CF8M (thép không gỉ) hoặc thép không gỉ song công là cần thiết cho các phương tiện ăn mòn.

Vận tốc dòng chảy và vận tốc tới hạn

Van một chiều cần có đủ động năng của chất lỏng để mở hoàn toàn đĩa. Nếu tốc độ dòng chảy giảm xuống dưới tốc độ tới hạn thì đĩa không thể đạt đến vị trí mở hoàn toàn. Sau đó, nó sẽ hoạt động ở trạng thái mở một phần, điều này làm mất hiệu lực các phép tính giảm áp suất và có thể gây ra hiện tượng đĩa kêu — một dao động nhanh làm hỏng mặt tựa.

Trong quá trình lựa chọn, luôn xác minh giá trị Cv của nhà sản xuất và dữ liệu vận tốc tới hạn để đảm bảo đĩa đạt được độ mở hoàn toàn ở tốc độ dòng chảy bình thường tối thiểu.

Bảo vệ búa nước

Khi máy bơm ngừng hoạt động, cột nước quay trở lại trong đường ống bị van một chiều dừng đột ngột, tạo ra sóng xung kích áp suất được gọi là búa nước. Van một chiều đóng nhanh được hỗ trợ bằng lò xo có thể giảm tác động này một cách hiệu quả bằng cách hoàn thành việc đóng trước khi tốc độ dòng chảy ngược phát triển hoàn toàn.

Thực hành tốt nhất về cài đặt

1. Hướng dòng chảy: Mũi tên được đánh dấu trên thân van phải thẳng hàng với hướng dòng chảy của đường ống.

2. Hướng lắp đặt: Van một chiều tấm kép API 594 thường được khuyến nghị để lắp đặt theo chiều ngang hoặc dòng chảy thẳng đứng hướng lên. Nên tránh lắp đặt dòng chảy thẳng đứng xuống, vì hướng này sẽ tăng thêm trọng lượng của chính đĩa vào tải trọng lò xo, làm tăng tốc độ mài mòn.

3. Van wafer: Sử dụng các miếng đệm mặt bích toàn mặt trong quá trình lắp đặt và siết chặt các bu lông theo trình tự mô-men xoắn và các giá trị do nhà sản xuất chỉ định. Lực vặn quá mạnh có thể làm biến dạng thân van và gây ra hiện tượng bó đĩa.

4. Giá đỡ ống: Lắp đặt các giá đỡ ống độc lập gần van để tránh trọng lượng đường ống tác động trực tiếp lên thân van, có thể gây biến dạng.

Tiêu chuẩn thử nghiệm tại nhà máy (API 598)

Van một chiều API phải trải qua quá trình kiểm tra và kiểm tra áp suất theo API 598 trước khi xuất xưởng. Ba bài kiểm tra chính là:

Tỷ lệ rò rỉ chấp nhận được khác nhau tùy theo đánh giá. Van kiểm tra mặt tựa bằng kim loại tuân theo Tốc độ B, cho phép rò rỉ cho phép xác định; van có đế mềm không yêu cầu rò rỉ nhìn thấy được.

Hướng dẫn bảo trì

Bảo trì định kỳ nên tập trung vào các lĩnh vực sau:

• Kiểm tra định kỳ: Kiểm tra thân van xem có bị ăn mòn bên ngoài và các kết nối mặt bích xem có dấu hiệu rò rỉ nào không.

• Giám sát âm thanh: Trong quá trình vận hành, âm thanh nhấp chuột hoặc búa đập liên tục (tiếng kêu) cho thấy tốc độ dòng chảy không đủ hoặc các vấn đề về kích thước tiềm ẩn.

• Loại bỏ mảnh vụn: Xỉ hàn, rỉ sét và các mảnh vụn khác trong đường dây có thể bám vào khu vực chỗ ngồi, gây rò rỉ bên trong. Việc tháo rời và vệ sinh định kỳ có thể cần thiết.

• Kiểm tra lò xo: ​​Nếu đĩa có biểu hiện đóng chậm hoặc không đóng hoàn toàn, có thể đã xảy ra hiện tượng mỏi lò xo và nên thay thế.

Lựa chọn và sử dụng hợp lýVan kiểm tra APIxoay quanh năm điểm chính: hiểu ứng dụng của bạn (API 594 so với API 6D), chọn kiểu lắp phù hợp (wafer so với lug), xác minh tốc độ dòng chảy để đảm bảo mở hoàn toàn, tuân thủ các giao thức kiểm tra nghiêm ngặt và tiến hành bảo trì thường xuyên. Tuân theo cách tiếp cận có hệ thống này đảm bảo hiệu suất lâu dài, đáng tin cậy ngay cả trong những điều kiện công nghiệp đòi hỏi khắt khe nhất.
