Hướng dẫn đúc van cổng API: Những điều bạn nên biết về đúc thân van trước khi sản xuất

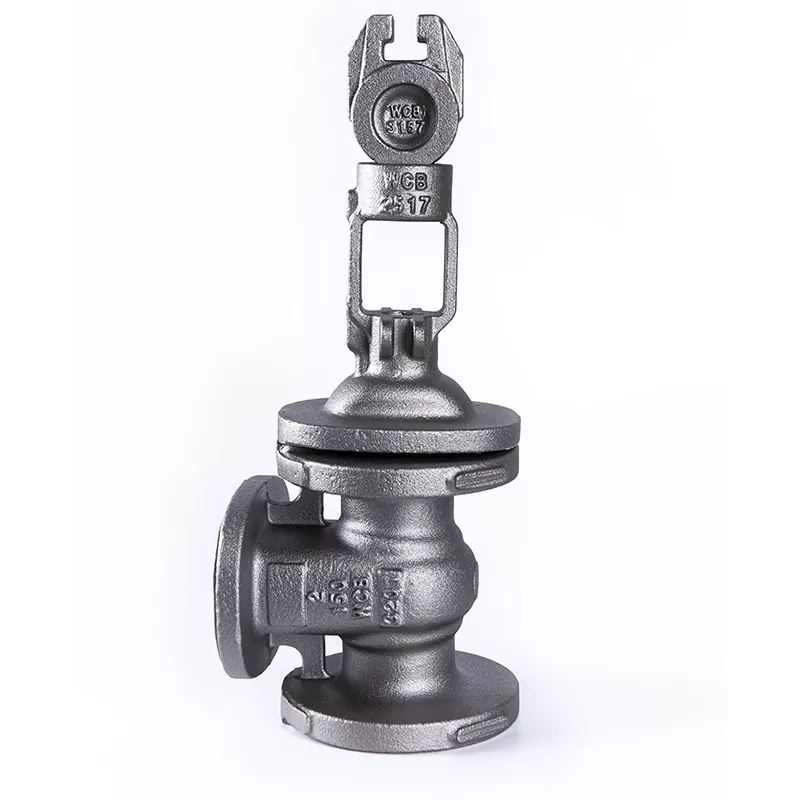

Khi mọi người nói về van cổng, họ thường tập trung vào các bộ phận có thể nhìn thấy được - tay quay, thân van, cổng hoặc cấu trúc đệm kín. Tuy nhiên, hiệu suất hoạt động của van cổng thường được quyết định bởi một bộ phận mà người dùng ít thấy đó là thân van.

Thân van là vỏ chịu áp của van. Nó kết nối với đường ống, hỗ trợ các bộ phận bên trong và chịu được sự thay đổi áp suất và nhiệt độ trong quá trình vận hành.

Trong các ứng dụng công nghiệp như dầu khí, nhà máy điện, xử lý hóa chất và hệ thống đường ống, một sự cố nhỏ bên trong vật đúc van có thể trở thành vấn đề nghiêm trọng sau nhiều năm hoạt động.

Đây là lý do tại saoĐúc van cổng APIkhông chỉ đơn giản là một quá trình tạo hình kim loại. Nó là sự kết hợp của khoa học vật liệu, công nghệ đúc, xử lý nhiệt, gia công và kiểm tra chất lượng.

Tại sao thân van cổng thường được chế tạo bằng phương pháp đúc?

Thân van cổng trông giống như một khối vỏ đơn giản nhưng cấu tạo bên trong của nó thực chất khá phức tạp.

Bên trong thân van có:

Đoạn dòng chảy;

Khu vực di chuyển cổng;

Tường chịu áp lực;

Phần kết nối mặt bích;

Niêm phong các bề mặt.

Việc sản xuất một cấu trúc như vậy từ một miếng kim loại rắn sẽ đòi hỏi phải gia công rộng rãi, làm tăng lãng phí vật liệu và thời gian sản xuất.

Việc đúc cho phép các nhà sản xuất tạo ra hình dạng thân van gần như cuối cùng trước tiên, sau đó sử dụng các quy trình gia công để hoàn thiện các khu vực quan trọng.

Phương pháp sản xuất này cung cấp một số lợi thế:

Thích hợp cho hình học phức tạp;

Sử dụng vật liệu tốt hơn;

Hiệu quả hơn cho việc sản xuất van lớn;

Dễ dàng sản xuất thân van kích thước lớn hơn.

Một cách đơn giản để hiểu nó:

Đúc tạo ra kết cấu, trong khi gia công tạo ra độ chính xác.

Cả hai quá trình đều quan trọng.

Những thách thức tiềm ẩn đằng sau việc đúc thân van

Nhiều người nghĩ rằng nếu vật đúc trông mịn màng bên ngoài thì đó là vật đúc tốt.

Trên thực tế, một số yếu tố chất lượng quan trọng nhất được ẩn giấu bên trong kim loại.

Khiếm khuyết bên trong: Vấn đề bạn không thể nhìn thấy

Trong quá trình đúc, kim loại nóng chảy chuyển từ thể lỏng sang thể rắn. Nếu quá trình này không được kiểm soát đúng cách, các khiếm khuyết bên trong có thể xuất hiện.

Các vấn đề truyền thông thường bao gồm:

độ xốp

Độ xốp đề cập đến các lỗ nhỏ hoặc túi khí bên trong kim loại.

Mặc dù lớp đúc có thể trông bình thường ở bên ngoài nhưng lỗ chân lông bên trong có thể thu nhỏ:

Độ bền cơ học;

Chịu áp lực;

Độ tin cậy lâu dài.

Đối với các bộ phận chịu áp lực như thân van, việc kiểm soát độ xốp là vô cùng quan trọng.

Khoang co ngót

Kim loại co lại tự nhiên trong quá trình làm mát.

Nếu hệ thống cấp liệu không được thiết kế hợp lý, các khoảng trống có thể hình thành bên trong vật đúc.

Những khiếm khuyết này có thể ảnh hưởng đến khả năng chịu áp suất vận hành của thân van.

Tạp chất phi kim loại

Vật liệu lạ bị mắc kẹt bên trong cấu trúc kim loại có thể ảnh hưởng đến tính chất cơ học.

Vì lý do này, sản xuất vật đúc chuyên nghiệp đòi hỏi phải kiểm soát chặt chẽ các quá trình nấu chảy, rót và làm sạch.

Phương pháp đúc phổ biến

Các thiết kế và ứng dụng van khác nhau có thể yêu cầu các phương pháp đúc khác nhau.

Đúc cát

Đúc cát là một trong những phương pháp được sử dụng rộng rãi nhất cho thân van công nghiệp.

Thuận lợi:

Thích hợp cho kích thước van lớn;

Tùy chọn thiết kế linh hoạt;

Tiết kiệm chi phí cho nhiều ứng dụng công nghiệp.

Nó thường được sử dụng cho:

Van đường ống dẫn dầu;

Van công nghiệp lớn;

Thiết bị nhà máy điện.

Đúc đầu tư

Đúc mẫu chảy cung cấp độ chính xác kích thước cao hơn so với đúc cát truyền thống.

Nó phù hợp cho:

Các thành phần van nhỏ hơn;

Hình dạng phức tạp;

Các ứng dụng yêu cầu bề mặt hoàn thiện tốt hơn.

Đúc bọt bị mất

Đúc bọt bị mất sử dụng mẫu bọt biến mất trong quá trình đúc.

Phương pháp này có thể giúp tạo ra các cấu trúc bên trong phức tạp và giảm yêu cầu gia công.

Phương pháp đúc phù hợp phụ thuộc vào yêu cầu về kích thước, vật liệu, số lượng và hiệu suất của van.

Tại sao việc lựa chọn vật liệu lại quan trọng trong quá trình đúc van cổng API

Thân van không hoạt động trong cùng một môi trường ở mọi nơi.

Van được sử dụng trong hệ thống nước và van được sử dụng trong đường ống dẫn dầu có thể yêu cầu các vật liệu hoàn toàn khác nhau.

Các vật liệu phổ biến bao gồm:

Lựa chọn vật liệu cần xem xét:

Nhiệt độ làm việc;

Đánh giá áp suất;

Đặc tính chất lỏng;

Điều kiện ăn mòn;

Yêu cầu cuộc sống dịch vụ.

Việc chọn sai vật liệu có thể gây ra vấn đề ngay cả khi quá trình đúc diễn ra tốt đẹp.

Tiêu chuẩn API có ý nghĩa gì đối với việc đúc van cổng?

Đối với van công nghiệp, tiêu chuẩn API cung cấp các hướng dẫn liên quan đến thiết kế, sản xuất và thử nghiệm.

Các tiêu chuẩn chung liên quan đến van cổng bao gồm:

API 600

Thường kết hợp với van cổng thép dùng trong các ứng dụng dầu khí và công nghiệp.

Nó bao gồm các yêu cầu liên quan đến thiết kế van, vật liệu, kích thước và thử nghiệm.

API 6D

Thường được sử dụng cho van đường ống, đặc biệt là trong hệ thống vận chuyển dầu khí.

Những tiêu chuẩn này giúp nhà sản xuất và người mua duy trì những kỳ vọng nhất quán về hiệu suất của van.

Tuy nhiên, việc đáp ứng tiêu chuẩn không chỉ dừng lại ở việc in chứng chỉ. Toàn bộ quá trình sản xuất, từ kiểm soát nguyên liệu thô đến kiểm tra cuối cùng, cần phải được quản lý đúng cách.

Cách các nhà sản xuất kiểm soát chất lượng đúc van cổng API

Việc đúc van đáng tin cậy đòi hỏi nhiều bước kiểm soát chất lượng.

Kiểm tra thành phần hóa học

Trước khi sản xuất, thành phần kim loại cần được kiểm tra để đảm bảo vật liệu đáp ứng yêu cầu.

Các yếu tố hợp kim khác nhau ảnh hưởng:

Sức mạnh;

Chống ăn mòn;

Hiệu suất nhiệt độ.

Xử lý nhiệt

Xử lý nhiệt giúp cải thiện cấu trúc bên trong của vật đúc.

Nó có thể ảnh hưởng:

Độ cứng;

Độ dẻo dai;

Tính chất cơ học.

Kiểm tra không phá hủy (NDT)

Một số khuyết tật không thể được tìm thấy bằng cách kiểm tra trực quan.

Các phương pháp kiểm tra phổ biến bao gồm:

Kiểm tra siêu âm;

Kiểm tra hạt từ tính;

Thử nghiệm thẩm thấu chất lỏng;

Kiểm tra chụp ảnh phóng xạ.

Những phương pháp này giúp xác định các khuyết tật bên trong hoặc bề mặt.

Kiểm tra kích thước

Sau khi gia công, các kích thước quan trọng cần được kiểm tra.

Điều này đảm bảo lắp ráp đúng cách với:

Cổng;

Thân cây;

Mặt bích;

Kết nối đường ống.

Một sự hiểu lầm phổ biến

Nhiều người mua so sánh thân van chủ yếu về hình thức và giá cả.

Tuy nhiên, hai vật đúc trông giống nhau có thể có chất lượng bên trong rất khác nhau.

Sự khác biệt có thể đến từ:

Kiểm soát nguyên liệu thô;

Kinh nghiệm đúc;

Quản lý quá trình đúc;

Xử lý nhiệt;

Các phương pháp kiểm tra.

Đối với thiết bị chịu áp lực, chất lượng tiềm ẩn bên trong kim loại thường quan trọng hơn hình thức bề ngoài.

Câu hỏi thường gặp

Đúc van cổng API là gì?

Đúc van cổng APIđề cập đến quá trình đúc được sử dụng để sản xuất các bộ phận van cổng, đặc biệt là thân van, theo yêu cầu van công nghiệp và tiêu chuẩn API hiện hành.

Tại sao thân van cổng thường được chế tạo bằng phương pháp đúc?

Vì thân van thường có cấu tạo phức tạp. Đúc có thể tạo ra những hình dạng này một cách hiệu quả đồng thời giảm lãng phí vật liệu và thời gian gia công.

Những vật liệu nào thường được sử dụng để đúc van cổng API?

Các vật liệu phổ biến bao gồm thép carbon, thép không gỉ, thép hợp kim và thép không gỉ song. Sự lựa chọn phụ thuộc vào điều kiện làm việc.

Các khuyết tật đúc có thể ảnh hưởng đến hiệu suất của van như thế nào?

Các khuyết tật như độ xốp, các lỗ co ngót và các tạp chất có thể làm giảm độ bền, ảnh hưởng đến khả năng chịu áp lực và rút ngắn tuổi thọ sử dụng.

Chất lượng đúc có quan trọng hơn độ chính xác gia công không?

Cả hai đều quan trọng. Quá trình đúc xác định cấu trúc và độ bền bên trong, trong khi gia công đảm bảo hiệu suất lắp ráp và bịt kín thích hợp.
