Van kiểm tra giả mạo miễn phí

Van một chiều rèn miễn phí được cung cấp bởi Nhà sản xuất và Nhà máy Trung Quốc cho những người mua đang tìm kiếm van một chiều xoay Inconel 600 cho dịch vụ oxy. Với các vật liệu được chỉ định, yêu cầu về kích thước, tiêu chuẩn kiểm tra và dịch vụ tẩy dầu mỡ bằng oxy, dự án luôn sẵn sàng tìm nguồn cung ứng — hãy liên hệ với Hanno Valve để biết chi tiết kỹ thuật và báo giá.

Gửi yêu cầu

Mô tả Sản phẩm

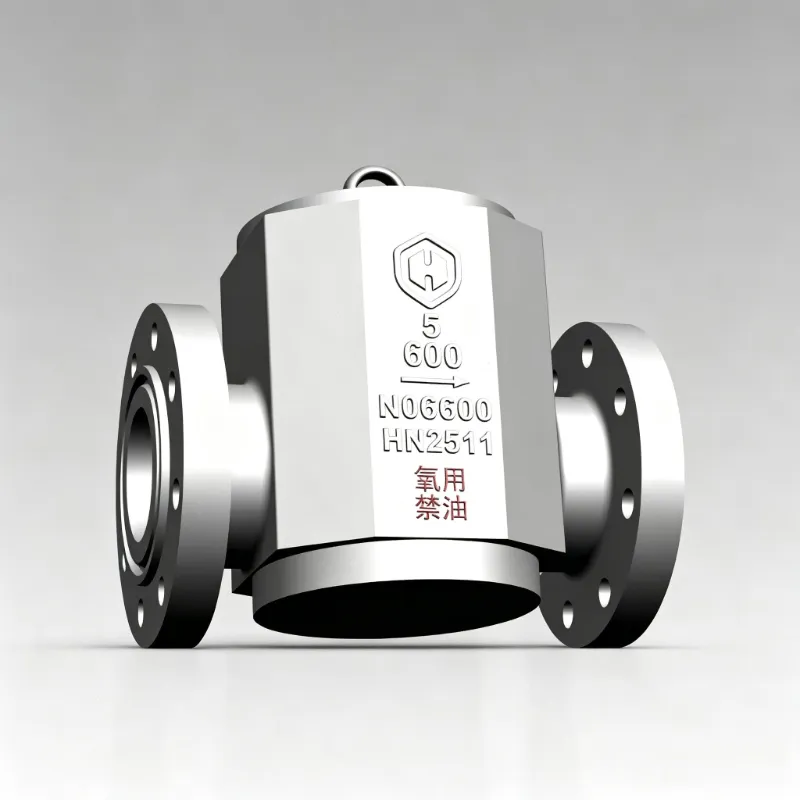

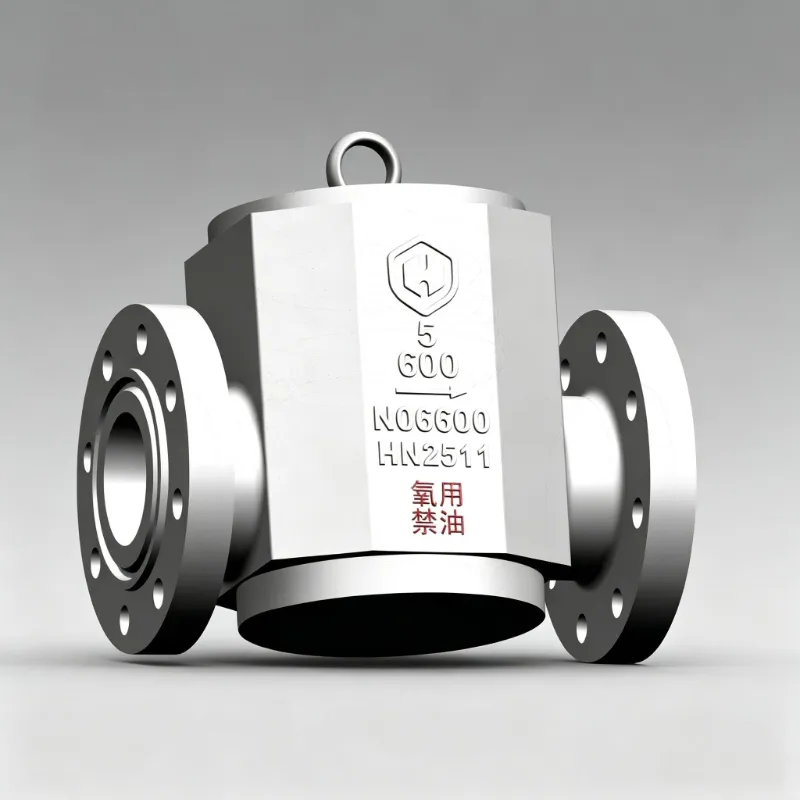

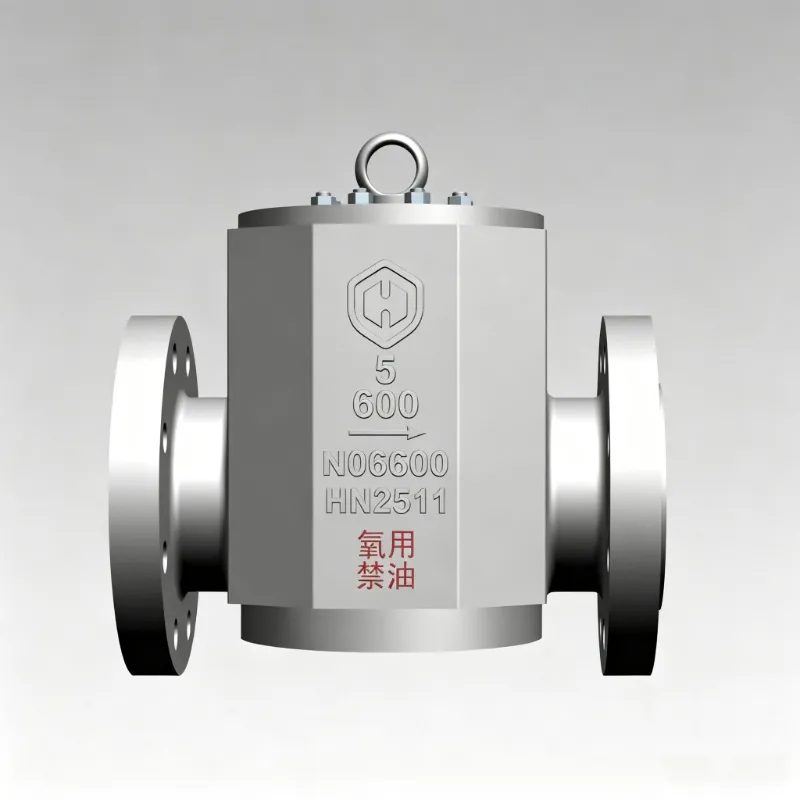

Hanno Valve sản xuất Van một chiều rèn miễn phí tại Trung Quốc cho các ứng dụng công nghiệp đòi hỏi khắt khe. Van một chiều kiểu xoay này được sản xuất bằng vật liệu Inconel 600 và được thiết kế để phục vụ oxy. Tất cả các bộ phận của van đều được xử lý tẩy dầu mỡ nghiêm ngặt trước khi giao hàng.

Thiết kế van một chiều xoay cho dòng chảy một chiều

Van một chiều là loại van tự động cho phép chất lỏng chảy theo một hướng và ngăn chặn dòng chảy ngược.

Van kiểm tra rèn miễn phí này sử dụng đĩa loại xoay. Đĩa di chuyển theo hướng của môi trường và đóng lại khi xảy ra dòng chảy ngược, giúp ngăn chặn dòng chảy ngược trong đường ống.

Van phù hợp cho các ứng dụng cần bảo vệ dòng chảy ngược cho đường ống và thiết bị được kết nối.

Vật liệu rèn và Inconel 600 miễn phí

Van này được sản xuất bằng công nghệ rèn tự do. So với cấu trúc đúc thông thường, quá trình rèn có thể mang lại các tính chất cơ học được cải thiện và cấu trúc hạt tinh chế.

Van sử dụng Inconel 600, hợp kim niken-crom được sử dụng cho các ứng dụng yêu cầu khả năng chống ăn mòn và hiệu suất ở nhiệt độ cao.

Theo các yêu cầu kỹ thuật được cung cấp, vật liệu cũng phải tuân theo các yêu cầu về thành phần hóa học, xử lý nhiệt và cấu trúc kim loại.

Được thiết kế cho dịch vụ oxy

Dịch vụ oxy đặt tầm quan trọng đặc biệt vào độ sạch của các bộ phận van.

Đối với ứng dụng này, tất cả các bộ phận của van đều được xử lý tẩy nhờn nghiêm ngặt. Quá trình tẩy dầu mỡ là một phần quan trọng trong việc chuẩn bị van cho dịch vụ oxy.

Các yêu cầu kỹ thuật được cung cấp cũng chỉ rõ các yêu cầu liên quan đến độ sạch đối với van và các bộ phận của nó.

Thông số kỹ thuật

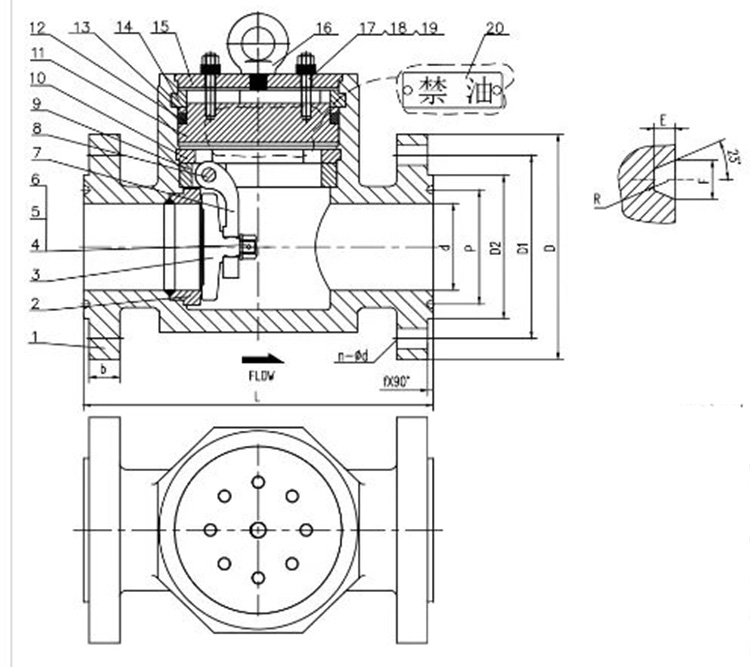

1. Hóa đơn vật liệu (BOM)

KHÔNG.	Tên một phần	Nguyên vật liệu
1	Thân van	INCONEL 600
2	Ghế van	INCONEL 600+STL
3	Đĩa van	INCONEL 600+STL
4	đai ốc lục giác	INCONEL 600
5	Máy giặt phẳng	INCONEL 600
6	chốt chốt	INCONEL 600
7	Cánh tay rocker	INCONEL 600
8	chốt chốt	INCONEL 625
9	Người lưu giữ	INCONEL 600
10	Vòng van dưới	INCONEL 600
11	Cắm van	INCONEL 600
12	Vòng đệm	RPTFE
13	Vòng điều chỉnh	INCONEL 600
14	Vòng van trên	INCONEL 600
15	Nắp van	INCONEL 600
16	Bolt mắt	SS304
17	Stud toàn luồng	INCONEL 625
18	đai ốc lục giác	INCONEL 600
19	Mùa xuân	INCONEL X750
20	Dấu cấm dầu mỡ	SS304

2. Thông số kích thước

NB	d	L	D	D1	D2	P	b	f	n-Φd	E	F	R
5"	127.0	511	330	266.7	210	180.98	44.5	7.92	8-25	7.92	11.91	0.8

Tiêu chuẩn áp dụng

Van được thiết kế và thử nghiệm theo tiêu chuẩn quy định trong tài liệu kỹ thuật đi kèm.

API 594

API 594 được chỉ định làm tiêu chuẩn thiết kế cho van một chiều này.

API 598

API 598 được chỉ định để kiểm tra van và kiểm tra áp suất. Bản vẽ được cung cấp chỉ định áp suất thử vỏ là 154 bar, áp suất thử chỗ ngồi là 113 bar và thử áp suất kín ở áp suất thấp là 6 bar.

ASME B16.5

Kích thước mặt bích và yêu cầu kết nối tuân theo ASME B16.5 như được chỉ định trong tài liệu kỹ thuật.

ASME B16.10

Kích thước mặt đối mặt được thiết kế theo ASME B16.10.

Yêu cầu về kiểm tra và chất lượng

Các yêu cầu kỹ thuật do Hanno Valve cung cấp chỉ rõ các yêu cầu kiểm tra bao gồm vật liệu, các bộ phận chịu áp lực, các bộ phận thân van và thử nghiệm cuối cùng.

Các yêu cầu bao gồm:

Kiểm soát thành phần hóa học cho vật liệu được chỉ định

Xử lý nhiệt theo yêu cầu hiện hành của ASTM và EN

Kiểm tra kim loại theo tiêu chuẩn ASTM E381

Kiểm tra 100% UT và PT cho các bộ phận chịu áp suất được chỉ định

Kiểm tra RT 100% đối với các bộ phận van đúc được chỉ định

Kiểm tra áp suất theo yêu cầu API 598 quy định

Yêu cầu về hiệu suất chống tĩnh điện

Xử lý tẩy dầu mỡ nghiêm ngặt cho dịch vụ oxy

Để có hiệu suất chống tĩnh điện, yêu cầu kỹ thuật chỉ định điện trở nối đất nhỏ hơn 10 Ω và điện trở từ mặt bích đến mặt bích nhỏ hơn 0,03 Ω.

Chi tiết sản xuất

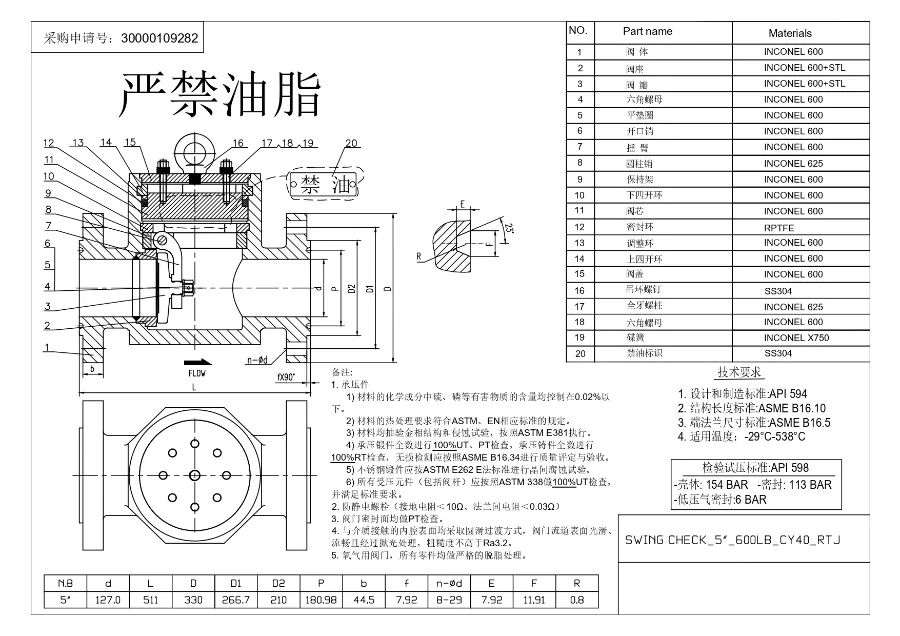

Bản vẽ kỹ thuật chỉ định van 5 inch có đường kính danh nghĩa là 127 mm và kích thước mặt đối mặt là 511 mm.

Các yêu cầu kỹ thuật được cung cấp cũng chỉ định phạm vi nhiệt độ áp dụng là -29°C đến 538°C.

Các yêu cầu về kích thước và kỹ thuật này cung cấp tài liệu tham khảo cho việc lựa chọn kỹ thuật, lắp đặt và kiểm tra đường ống.
