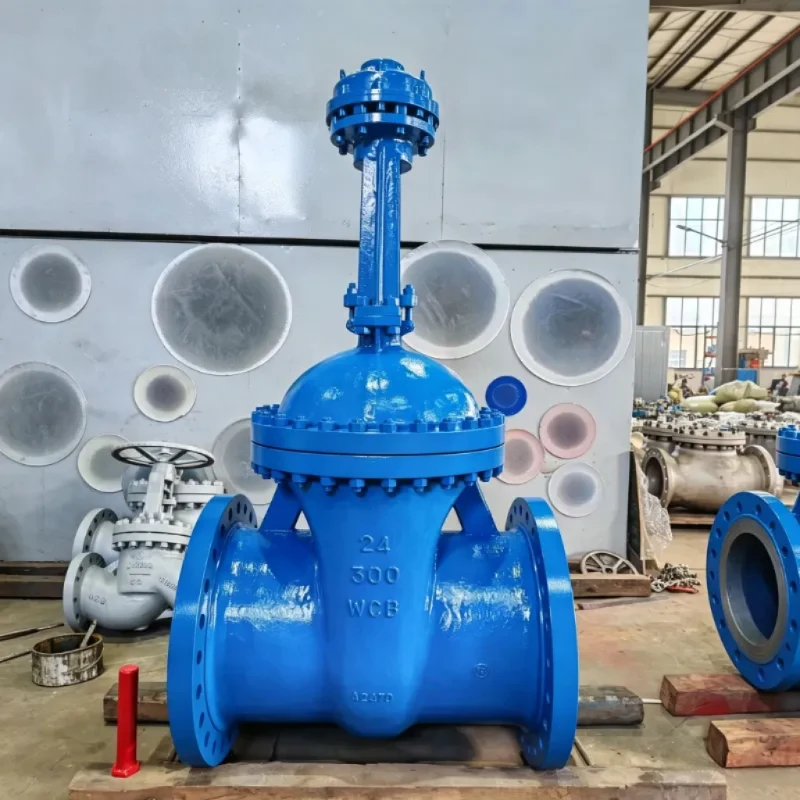

Van cổng hộp số

Tính năng sản phẩm

Vận hành bằng tay có hỗ trợ hộp số

Mục đích chính của hộp số là giảm bớt nỗ lực thủ công cần thiết để vận hành van cổng lớn. Thay vì tác dụng lực tay quay trực tiếp vào cơ cấu vận hành van, hộp số mang lại lợi thế cơ học thông qua việc truyền bánh răng.

Cấu hình này đặc biệt hữu ích khi van lớn hoặc mô-men xoắn vận hành quá cao đối với thao tác tay quay trực tiếp thực tế.

Thiết kế van cổng nêm

Hộp số được kết hợp với van cổng nêm. Cổng di chuyển để mở hoặc đóng đường ống, cung cấp chức năng cách ly cơ bản được mong đợi từ van cổng.

Khi van mở hoàn toàn, cổng được nâng ra khỏi đường dẫn dòng chảy, cho phép van thực hiện chức năng cách ly toàn bộ lỗ khoan.

Lớp học quy mô lớn và áp suất cao

Hanno Valve cung cấp van cổng hộp số từ DN150 đến DN1400, với các cấp áp suất lên tới Class 2500.

Phạm vi này cho phép xem xét cấu hình hộp số cho các hệ thống đường ống công nghiệp đường kính lớn, nơi cần vận hành thủ công.

Mặt bích trên cùng ISO 5210

Van có sẵn mặt bích trên cùng theo tiêu chuẩn ISO 5210 để nâng cấp bộ truyền động trong tương lai.

Nếu một dự án ban đầu yêu cầu vận hành thủ công nhưng có thể yêu cầu vận hành bộ truyền động sau đó, giao diện bộ truyền động có thể được xem xét trong giai đoạn lựa chọn và mua van.

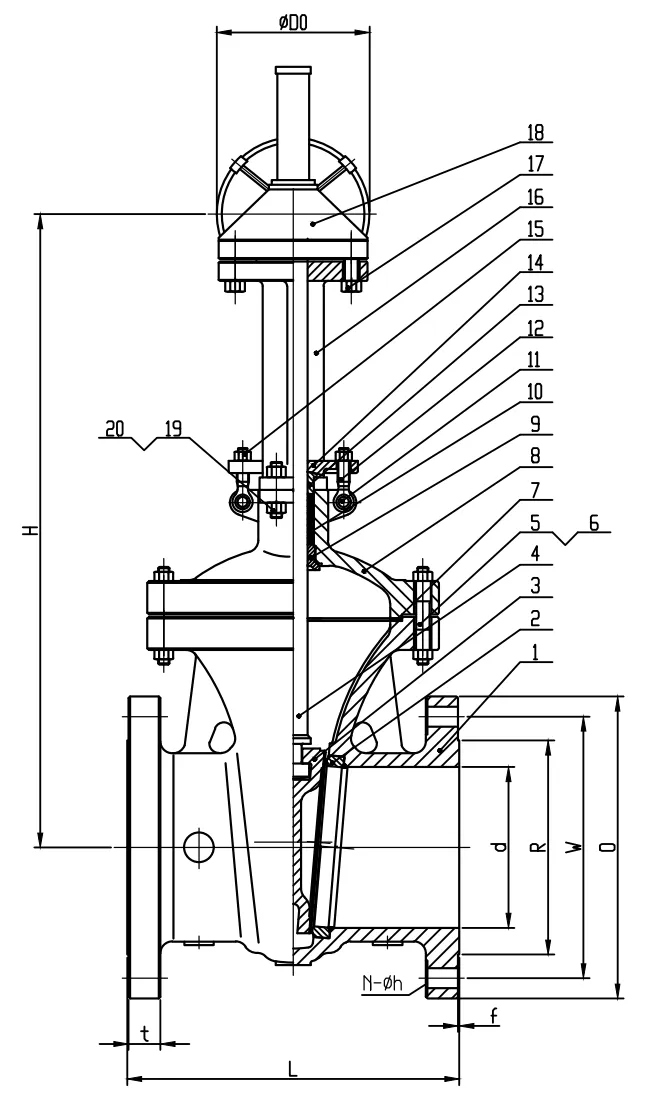

Thông số kỹ thuật

Vật liệu, loại kết nối, định mức nhiệt độ áp suất và các chi tiết cấu hình khác phải được xác nhận theo thông số kỹ thuật van cụ thể và yêu cầu mua hàng.

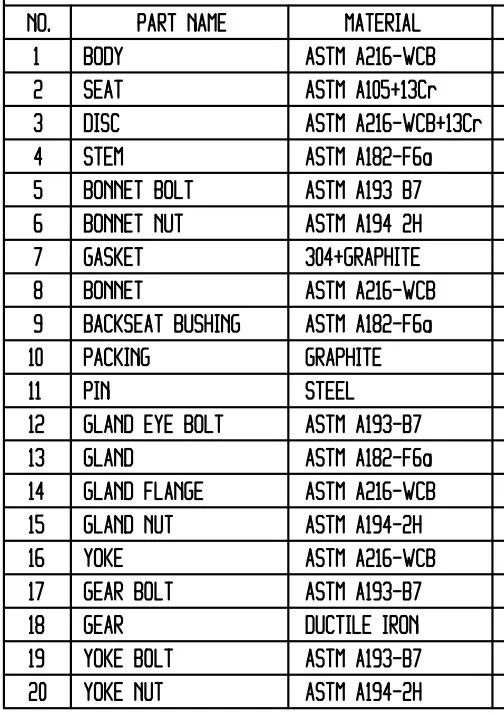

Bộ phận & Vật liệu chính

Danh sách vật liệu sau đây dựa trên thông số kỹ thuật sản phẩm có sẵn cho van cổng hộp số này.

Cấu hình vật liệu phải được kiểm tra dựa trên bản vẽ van cuối cùng, thông số kỹ thuật và đơn đặt hàng trước khi sản xuất.

Ứng dụng

Van cổng hộp số được thiết kế cho các hệ thống đường ống công nghiệp, nơi cần cách ly thủ công và mô-men xoắn vận hành của van khiến việc vận hành tay quay trực tiếp không thực tế.

Đường ống

Đường ống có đường kính lớn có thể yêu cầu mô-men xoắn vận hành cao hơn. Hộp số mang lại lợi thế cơ học cho hoạt động van thủ công và do đó phù hợp cho các ứng dụng cách ly đường ống lớn.

Nhà máy lọc dầu

Hệ thống đường ống của nhà máy lọc dầu sử dụng van cách ly trên các dây chuyền tiện ích và quy trình khác nhau. Cấu hình hộp số có thể được lựa chọn cho các van lớn khi vận hành bằng tay đòi hỏi thêm lợi thế cơ học.

Nhà máy điện

Đường ống của nhà máy điện có thể có kích thước van lớn và cấp áp suất cao hơn. Van cổng hộp số Hanno Valve có sẵn lên đến Loại 2500 cho các ứng dụng yêu cầu loại áp suất tương ứng.

Hệ thống nước

Đường ống dẫn nước lớn có thể sử dụng van cách ly đường kính lớn. Hộp số có thể giúp việc vận hành bằng tay trở nên dễ quản lý hơn khi vận hành bằng tay quay trực tiếp yêu cầu mô-men xoắn vận hành đáng kể.

Tiêu chuẩn & Chất lượng

API 600

Van được thiết kế theo yêu cầu API 600 áp dụng cho van cổng thép.

ASME B16.34

ASME B16.34 được sử dụng làm tiêu chuẩn thiết kế cho van.

API 598

Việc kiểm tra van và kiểm tra áp suất được thực hiện theo API 598 như quy định cho sản phẩm.

Các tài liệu kiểm tra chính xác, yêu cầu thử nghiệm và tiêu chuẩn dự án bổ sung phải được xác nhận theo thông số kỹ thuật của khách hàng.

Giới thiệu về Van Hanno

Van Hanno được sản xuất bởi Công ty TNHH Sản xuất Van Hengnuo Chiết Giang, đặt tại Khu Công nghiệp Van Bihu, Lishui, Chiết Giang, Trung Quốc.

Hengnuo có hơn 25 năm kinh nghiệm sản xuất van. Công ty có diện tích sản xuất khoảng 18.000 m2 và khoảng 150 nhân viên, trong đó có hơn 32 kỹ thuật viên cao cấp.

Các sản phẩm chính của công ty bao gồm:

Hengnuo cũng có xưởng đúc riêng. Xưởng đúc sử dụng công nghệ cát tiền chế để sản xuất vật đúc phục vụ chế tạo van.

Thiết lập sản xuất này cho phép công ty duy trì khả năng đúc của riêng mình như một phần của quy trình sản xuất van.

Cách chọn Van cổng hộp số

1. Xác nhận kích thước van

Đầu tiên xác định kích thước danh nghĩa yêu cầu.

Dòng van cổng hộp số Hanno Valve cung cấp cho sản phẩm này là DN150–DN1400.

2. Xác nhận cấp áp suất

Cấp áp suất phải phù hợp với yêu cầu của hệ thống đường ống và đặc điểm kỹ thuật của dự án.

Phạm vi có sẵn mở rộng lên đến Lớp 2500.

3. Xem xét phương pháp vận hành

Nếu van lớn hoặc vận hành bằng tay quay trực tiếp sẽ yêu cầu mô-men xoắn vận hành quá mức thì có thể xem xét cấu hình vận hành bằng hộp số.

4. Xác nhận các tiêu chuẩn bắt buộc

Đối với các dự án yêu cầu tiêu chuẩn van cụ thể, hãy xác nhận xem API 600, ASME B16.34 và API 598 có áp dụng được hay không.

Các yêu cầu bổ sung của dự án cũng cần được xác nhận trước khi sản xuất.

5. Xem xét hành động trong tương lai

Nếu sau này van có thể được nâng cấp từ vận hành thủ công lên vận hành bộ truyền động, hãy xác nhận yêu cầu mặt bích trên cùng ISO 5210 trong giai đoạn lựa chọn.

Cần hỗ trợ với việc lựa chọn van?

Hãy liên hệ với chúng tôi để được hỗ trợ lựa chọn van chuyên nghiệp. Đội ngũ kỹ thuật của chúng tôi sẽ cung cấp hướng dẫn kỹ thuật và báo giá theo thông số điều kiện làm việc của bạn.

Hãy cho chúng tôi biết thông số van của bạn

Van cổng hộp số so với van cổng tay quay trực tiếp

Ưu điểm chính của cấu hình hộp số là lợi thế cơ học khi vận hành bằng tay. Nó không thay đổi chức năng cách ly cơ bản của van cổng.

Câu hỏi thường gặp

1. Tại sao phải sử dụng hộp số trên van cổng? Hộp số chủ yếu được sử dụng khi kích thước van, cấp áp suất hoặc mômen vận hành khiến việc vận hành tay quay trực tiếp không thực tế. Nó nhân mô-men xoắn đầu vào để giúp vận hành bằng tay dễ dàng hơn.

2. Có những kích cỡ và mức áp suất nào? Van cổng hộp số Hanno Valve có sẵn từ DN150 đến DN1400, với cấp áp suất lên đến Loại 2500.

3. Van được sử dụng vật liệu gì? Cấu hình tiêu chuẩn của chúng tôi sử dụng ASTM A216-WCB cho thân máy và ASTM A182-F6a cho thân máy (xem danh sách đầy đủ ở trên). Ngoài ra, chúng tôi có thể cung cấp vật liệu thay thế cho các dịch vụ cụ thể, bao gồm LCB/LCC cho nhiệt độ thấp, WC6/C5 cho nhiệt độ cao và CF8/CF8M cho các ứng dụng chống ăn mòn.

4. Sau này van có thể được nâng cấp để vận hành bộ truyền động không? Đúng. Van được cung cấp mặt bích trên cùng theo tiêu chuẩn ISO 5210, cho phép nâng cấp bộ truyền động điện hoặc khí nén trong tương lai nếu yêu cầu của dự án thay đổi.

5. Thời gian dẫn điển hình là gì? Đối với cấu hình vật liệu và kích thước tiêu chuẩn, thời gian thực hiện sản xuất của chúng tôi là khoảng 30 ngày. Đối với các hợp kim đặc biệt hoặc đơn đặt hàng khẩn cấp, vui lòng xác nhận với đội ngũ bán hàng của chúng tôi.

6. Tuân thủ những tiêu chuẩn thiết kế nào? Van được thiết kế và sản xuất theo API 600, ASME B16.34 và được thử nghiệm theo API 598.

7. Tôi nên cung cấp thông tin gì khi yêu cầu báo giá? Để cung cấp báo giá chính xác, vui lòng chỉ định kích thước, loại áp suất, phương tiện, nhiệt độ vận hành và bất kỳ yêu cầu vật liệu đặc biệt nào (ví dụ: LCC, WC6, CF8M). Các tiêu chuẩn dự án và tài liệu cần thiết (ví dụ: Báo cáo thử nghiệm của nhà máy, NDE) cũng được đánh giá cao.
