Khi nào nên chọn Van cổng vận hành bằng hộp số thay vì Van cổng tay quay tiêu chuẩn?

Trong quá trình lựa chọn van cổng, nhiều người mua phải đối mặt với câu hỏi này: cả hai đều được vận hành thủ công, tại sao một số van cổng sử dụng tay quay tiêu chuẩn trong khi các van có kích thước lớn lại yêu cầu lắp ráp hộp số?

Trên thực tế, van cổng vận hành bằng hộp số không phải là sự thay thế đơn giản cho van cổng tay quay tiêu chuẩn. Sự khác biệt cốt lõi nằm ở phương pháp truyền động. Lựa chọn cuối cùng phụ thuộc vào điều kiện sử dụng thực tế: kích thước van, áp suất, áp suất chênh lệch, mô-men xoắn vận hành và điều kiện tiếp cận tại chỗ.

Không đưa ra quyết định chỉ dựa trên đường kính danh nghĩa hoặc áp suất danh nghĩa. Cách tiếp cận đúng là kiểm tra mô-men xoắn vận hành thực tế và xác minh xem lực thủ công có đủ để vận hành van hay không.

Van cổng tay quay tiêu chuẩn hoạt động như thế nào?

Van cổng tay quay tiêu chuẩn dẫn động thân van trực tiếp thông qua chuyển động quay của tay quay. Người vận hành quay tay quay để di chuyển thân và đĩa cổng lên xuống để đóng hoặc mở đường ống.

Với cấu trúc đơn giản và ít bộ phận truyền động hơn, thiết kế này được áp dụng rộng rãi cho các van cổng cỡ nhỏ đến vừa.

Kịch bản phù hợp cho Van cổng tay quay tiêu chuẩn

• Mô-men xoắn vận hành van thấp
• Có đủ không gian tại chỗ để vận hành thủ công trực tiếp
• Chu kỳ đóng mở không thường xuyên
• Ưu tiên cấu trúc đơn giản và yêu cầu bảo trì thấp

Ví dụ: van cổng vừa-nhỏ dành cho dịch vụ cấp nước thông thường có áp suất làm việc thấp, chênh lệch áp suất qua van thấp và tay quay có thể sử dụng được thường sẽ hoạt động tốt khi kích hoạt tay quay tiêu chuẩn.

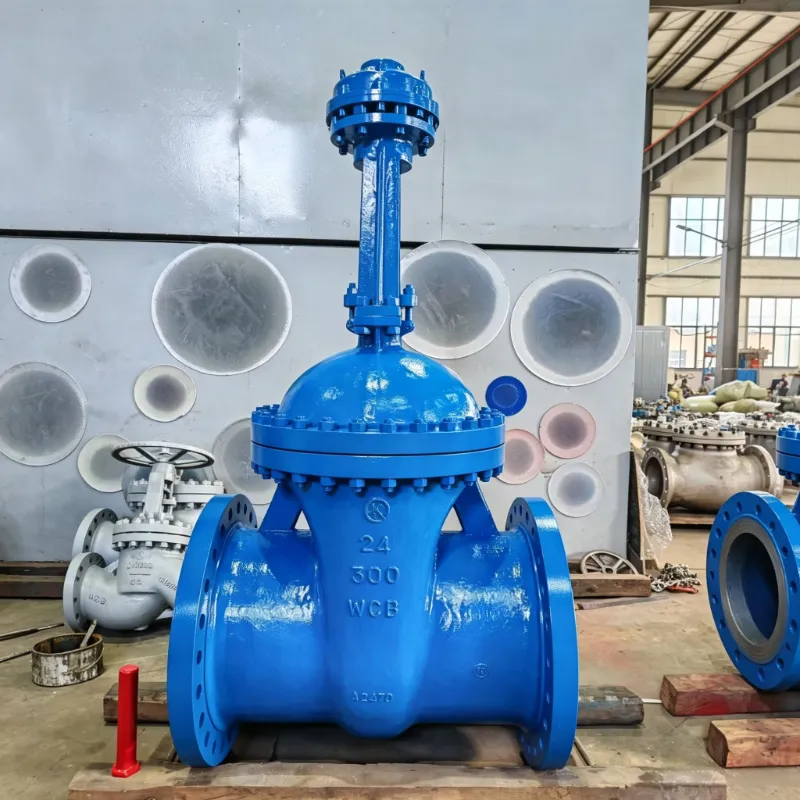

Chức năng của Van cổng vận hành bằng hộp số là gì?

Van cổng vận hành bằng hộp số lắp đặt bộ truyền bánh răng cơ học giữa tay quay và thân van. Giảm tốc bánh răng giúp tăng mô-men xoắn đầu ra, do đó người vận hành có thể mở hoặc đóng van với lực thủ công ít hơn nhiều.

Xin lưu ý: hộp số sẽ không thay đổi áp suất đường ống bên trong, cũng như không làm giảm áp suất trung bình. Nó chỉ giải quyết được vấn đềlực lượng vận hành thủ công không đủ.

Các vấn đề chính được giải quyết bằng cách truyền động hộp số

• Giảm lực thủ công cần thiết cho hoạt động của van
• Van hỗ trợ có nhu cầu mô men xoắn cao
• Phù hợp với điều kiện làm việc có kích thước lớn và tải trọng cao
• Thích hợp cho các vị trí lắp đặt có không gian hoạt động hạn chế

Áp suất và áp suất chênh lệch ảnh hưởng đến hoạt động của van cổng như thế nào?

Nhiều nguồn chỉ nêu rõ “van áp suất cao cần hộp số”, điều này không hoàn toàn chính xác.

Một yếu tố quan trọng gây khó khăn khi mở van làáp suất chênh lệch- chênh lệch áp suất giữa phía dòng vào và phía dòng ra của van.

Ví dụ:

Mặc dù cả hai kịch bản đều có chung áp suất ngược dòng 10bar, nhưng Kịch bảnB có áp suất chênh lệch 8bar. Cần có lực cao hơn nhiều để nâng đĩa cổng.

Mối quan hệ vật lý cơ bản có thể được tóm tắt như sau:

Lực = Áp suất × Diện tích

Với diện tích chịu áp cố định, chênh lệch áp suất cao hơn sẽ tạo ra lực tác động lớn hơn.

Tuy nhiên, mômen vận hành thực tế không thể tính được chỉ dựa vào áp suất. Nó cũng bị ảnh hưởng bởi kích thước van, thiết kế đĩa cổng, kết cấu thân, cấu hình bịt kín và tổn thất ma sát.

Tại sao chúng ta không thể chọn hộp số chỉ dựa trên kích thước van?

Trong thực hành kỹ thuật, tồn tại một quan niệm sai lầm phổ biến:

“Kích thước DN càng lớn thì hộp số càng cần thiết.”

Kết luận này là sai lệch.

Lấy van cổng DN300 làm ví dụ:

• Một thiết bị DN300 được lắp đặt trong hệ thống nước áp suất thấp có chênh lệch áp suất thấp vẫn có thể hoạt động với tay quay tiêu chuẩn.
• Một thiết bị DN300 khác dành cho đường ống công nghiệp hạng nặng có chênh lệch áp suất cao trong quá trình mở sẽ cần có sự hỗ trợ của hộp số.

Vì vậy, kích thước danh nghĩa chỉ là một chỉ số tham khảo. Mômen vận hành thực tế là yếu tố quyết định cho việc lựa chọn cơ cấu truyền động.

Các thông số chính cần kiểm tra khi chỉ định van cổng vận hành bằng hộp số

Đối với các ứng dụng công nghiệp quan trọng hoặc quy mô lớn, hãy yêu cầu dữ liệu sau từ nhà sản xuất van của bạn:

Mô-men xoắn ly khai đặc biệt quan trọng. Các van đóng trong thời gian dài thường cần thêm mô-men xoắn để vượt qua lực cản tĩnh tại thời điểm mở.

Khi nào nên sử dụng Van cổng tay quay tiêu chuẩn?

Van cổng tay quay tiêu chuẩn được ưu tiên cho:

• Kích thước danh nghĩa từ nhỏ đến trung bình
• Tần số hoạt động thấp
• Truy cập vật lý dễ dàng cho người vận hành
• Mô-men xoắn vận hành trong phạm vi thủ công chấp nhận được
• Các ứng dụng yêu cầu cấu trúc đơn giản và bảo trì thuận tiện

Khi nào nên sử dụng Van cổng vận hành bằng hộp số?

Van cổng vận hành bằng hộp số được khuyên dùng cho:

• Van cổng công nghiệp cỡ lớn
• Điều kiện làm việc đòi hỏi mô men xoắn cao
• Van được lắp ở vị trí khó tiếp cận
• Các trường hợp thao tác thủ công trực tiếp trở nên khó khăn
• Các hệ thống yêu cầu hỗ trợ truyền động cơ học ổn định

Van cổng vận hành bằng hộp số VS Van cổng tay quay: Quyết định thế nào?

Khi chọn loại truyền động, không chỉ tập trung vào “kích thước van là bao nhiêu” hoặc “áp suất danh nghĩa là bao nhiêu”. Đánh giá toàn diện tất cả các mục dưới đây:

• Áp suất làm việc thực tế
• Áp suất chênh lệch trên thân van
• Kích thước danh nghĩa của van
• Mô-men xoắn vận hành cần thiết
• Điều kiện lắp đặt tại chỗ
• Chế độ truy cập và vận hành của người vận hành

Nếu một tay quay tiêu chuẩn đáp ứng được yêu cầu vận hành thì việc thêm hộp số cũng không mang lại giá trị gì thêm. Khi việc vận hành bằng tay trở nên vất vả và đòi hỏi mô-men xoắn cao thì việc dẫn động hộp số là giải pháp hợp lý.

Phần kết luận

Không có người chiến thắng tuyệt đối giữa van cổng tay quay tiêu chuẩn và van cổng vận hành bằng hộp số.

Giải pháp tay quay có cấu trúc đơn giản cho môi trường vận hành thuận lợi. Hộp số giảm khối lượng công việc thủ công thông qua hộp số cơ học, lý tưởng cho việc lắp đặt kích thước lớn, tải trọng cao hoặc khó tiếp cận.

Quy trình lựa chọn chính xác phải tuân theo:

Điều kiện sử dụng → Áp suất chênh lệch → Mô-men xoắn vận hành → Lựa chọn loại bộ truyền động

Thay vì quy tắc đơn giản hóa quá mức:

Kích thước van lớn hơn = Phải sử dụng hộp số.
