Quy trình rèn miễn phí của Van một chiều Inconel 600

Inconel 600 là hợp kim niken-crom được biết đến với khả năng chống oxy hóa ở nhiệt độ cao tốt, chống ăn mòn và tính chất cơ học ổn định. Do những đặc điểm này, nó được sử dụng rộng rãi trong các môi trường công nghiệp đòi hỏi khắt khe như thiết bị xử lý hóa chất, hệ thống xử lý nhiệt và các ứng dụng đường ống nhiệt độ cao.

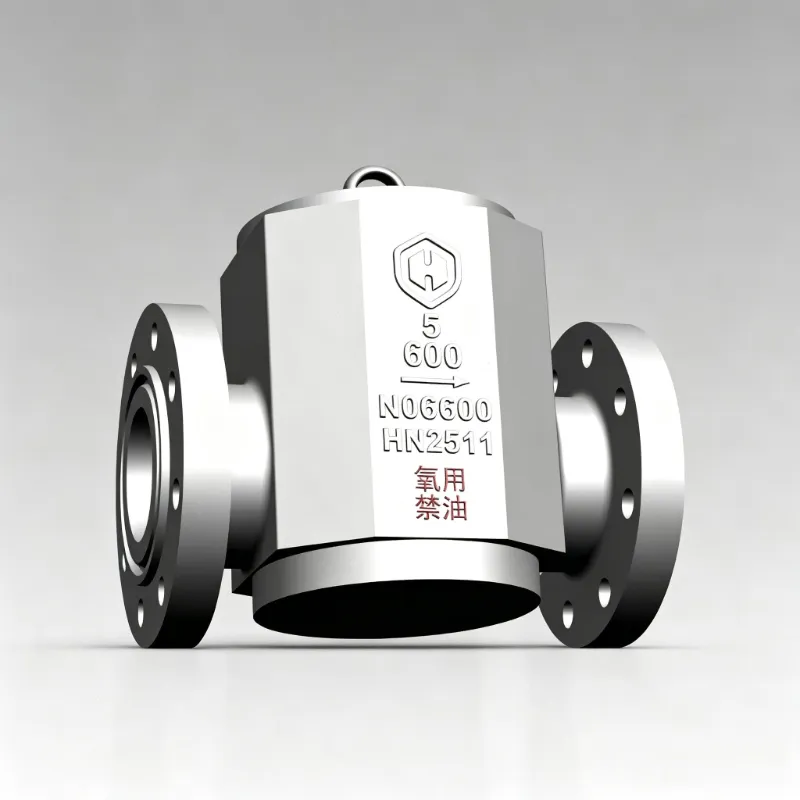

MỘTVan một chiều Inconel 600được thiết kế để ngăn chặn dòng chảy ngược trong hệ thống đường ống và duy trì hướng dòng chảy chính xác của môi trường. Đối với các ứng dụng liên quan đến nhiệt độ cao hoặc môi trường ăn mòn, thân van yêu cầu hiệu suất vật liệu đáng tin cậy và tính toàn vẹn của cấu trúc. Rèn tự do thường được sử dụng để sản xuất các bộ phận van hợp kim cao vì nó có thể cải thiện mật độ vật liệu và tối ưu hóa cấu trúc kim loại bên trong.

Đặc điểm của vật liệu Inconel 600 để rèn van

Inconel 600 chủ yếu bao gồm niken, crom và sắt. Hàm lượng niken cao mang lại khả năng chống ăn mòn, trong khi crom cải thiện khả năng chống oxy hóa trong điều kiện nhiệt độ cao. Tuy nhiên, so với các loại thép thông thường, hợp kim gốc niken có các đặc tính rèn khác nhau nên đòi hỏi phải kiểm soát quá trình cẩn thận.

Khả năng chống biến dạng cao

Inconel 600 có khả năng chống biến dạng tương đối cao khi gia công nóng. Kiểm soát nhiệt độ rèn thích hợp là cần thiết để giảm tải rèn và đảm bảo biến dạng đồng đều trên toàn bộ vật liệu.

Độ dẫn nhiệt thấp

Do hợp kim gốc niken có độ dẫn nhiệt thấp hơn so với nhiều vật liệu thép nên quá trình gia nhiệt đòi hỏi phải tăng nhiệt độ có kiểm soát để giảm ứng suất nhiệt do gia nhiệt không đều.

Yêu cầu rèn đồng nhất

Là một bộ phận chịu áp lực, thân van đòi hỏi tính liên tục về cấu trúc tốt. Các hoạt động rèn tự do thích hợp giúp tinh chỉnh cấu trúc bên trong và cải thiện tính nhất quán tổng thể của bộ phận được rèn.

Quy trình sản xuất Van một chiều Inconel 600 bằng phương pháp rèn tự do

1. Kiểm tra và chuẩn bị nguyên liệu thô

Trước khi rèn, nguyên liệu thô Inconel 600 được kiểm tra để xác nhận loại vật liệu, thành phần hóa học và chất lượng bề mặt. Sau đó, các vật liệu đủ tiêu chuẩn sẽ được cắt theo kích thước rèn yêu cầu, để lại đủ dung lượng gia công cho các quy trình tiếp theo.

2. Quá trình gia nhiệt

Trước khi rèn tự do, phôi Inconel 600 được nung nóng trong điều kiện được kiểm soát để đạt được độ dẻo thích hợp cho biến dạng. Quá trình gia nhiệt phải đảm bảo nhiệt độ đồng đều trên toàn bộ vật liệu đồng thời tránh thời gian giữ quá lâu ở nhiệt độ cao.

Những cân nhắc quan trọng trong quá trình sưởi ấm bao gồm:

• Tốc độ gia nhiệt được kiểm soát để giảm căng thẳng nhiệt.
• Phân bố nhiệt độ đồng đều bên trong phôi.
• Tránh sự tăng trưởng hạt quá mức do sưởi ấm kéo dài.

3. Rèn và tạo hình miễn phí

Quá trình rèn tự do dần dần hình thành hình dạng cơ bản của thân van một chiều Inconel 600 thông qua nhiều thao tác biến dạng. Không giống như rèn khuôn, rèn tự do sử dụng các công cụ rèn thông thường và mang lại sự linh hoạt cao hơn cho các bộ phận lớn hoặc tùy chỉnh.

khó chịu

Sự xáo trộn sẽ nén phôi dọc theo hướng trục của nó, làm tăng diện tích mặt cắt ngang và cải thiện độ nén của vật liệu. Hoạt động này giúp giảm độ lỏng bên trong và cải thiện cấu trúc rèn.

Vẽ ra

Vẽ ra thay đổi chiều dài và hình dạng mặt cắt ngang của phôi. Kiểm soát biến dạng thích hợp giúp tạo ra mô hình dòng chảy kim loại liên tục bên trong thân van rèn.

Đấm và mở rộng lỗ

Đối với thân van một chiều có đường dẫn dòng chảy bên trong, hoạt động đục lỗ và mở rộng lỗ có thể được sử dụng để tạo ra cấu trúc bên trong cơ bản trong khi vẫn duy trì dung sai gia công cho quá trình xử lý cuối cùng.

Điều chỉnh rèn cuối cùng

Sau một số thao tác rèn, thân rèn được điều chỉnh để đạt được hình dạng và kích thước tổng thể cần thiết trước khi gia công.

Xử lý nhiệt sau khi rèn

Sau khi rèn tự do, các vật rèn van một chiều Inconel 600 thường được xử lý nhiệt để cải thiện độ ổn định của cấu trúc và giảm bớt ứng suất dư tạo ra trong quá trình biến dạng.

Mục đích chính của xử lý nhiệt bao gồm:

• Cải thiện tính đồng nhất của cấu trúc
• Giảm ứng suất dư do rèn.
• Tăng cường sự ổn định trong điều kiện dịch vụ.

Quá trình xử lý nhiệt cụ thể phụ thuộc vào yêu cầu sản phẩm, điều kiện vật liệu và môi trường ứng dụng.

Quy trình gia công thân van rèn

Sau khi rèn và xử lý nhiệt, thân van Inconel 600 yêu cầu gia công chính xác để đạt được kích thước thiết kế và hiệu suất bịt kín.

Các hoạt động gia công điển hình bao gồm:

• Gia công bên ngoài thân van.
• Gia công dòng chảy.
• Gia công bề mặt kín.
• Gia công đầu nối.
• Xử lý chiều cuối cùng.

Vì Inconel 600 được coi là hợp kim khó gia công nên cần có dụng cụ cắt phù hợp và thông số gia công được tối ưu hóa để duy trì hiệu quả xử lý và chất lượng bề mặt.

Kiểm tra chất lượng của Van một chiều rèn Inconel 600

Là một bộ phận van chịu áp, van một chiều Inconel 600 yêu cầu kiểm tra chất lượng nghiêm ngặt trong suốt quá trình sản xuất.

Kiểm tra thành phần hóa học

Phân tích hóa học được thực hiện để xác nhận rằng thành phần vật liệu đáp ứng các yêu cầu của thông số kỹ thuật hợp kim Inconel 600.

Kiểm tra không phá hủy

Các phương pháp kiểm tra không phá hủy phổ biến bao gồm:

• Kiểm tra siêu âm (UT)
• Kiểm tra thâm nhập chất lỏng (PT)

Việc kiểm tra này giúp xác định các điểm gián đoạn bên trong và các khuyết tật bề mặt.

Kiểm tra kích thước

Các kích thước quan trọng của thân van rèn được kiểm tra theo bản vẽ kỹ thuật để đảm bảo lắp ráp và vận hành đúng cách.

Kiểm tra áp suất

Van một chiều đã hoàn thiện được kiểm tra áp suất để xác minh khả năng chịu áp suất và hiệu suất bịt kín trước khi giao hàng.

Ưu điểm của việc rèn miễn phí cho sản xuất van một chiều Inconel 600

Cải thiện việc sử dụng vật liệu

Việc rèn tự do cho phép vật liệu tiếp cận hình dạng thân van cuối cùng, giảm lượng dư gia công không cần thiết và cải thiện việc sử dụng vật liệu.

Cấu trúc nội bộ tốt hơn

Biến dạng dẻo trong quá trình rèn giúp cải thiện độ nén của vật liệu và thúc đẩy cấu trúc bên trong liên tục hơn.

Thích hợp cho các thành phần tùy chỉnh và lớn

Bởi vì việc rèn tự do không bị giới hạn bởi khuôn cố định nên nó mang lại sự linh hoạt cho việc sản xuất thân van có kích thước đặc biệt và các bộ phận hợp kim cao.

Phần kết luận

Việc sản xuất van một chiều Inconel 600 rèn miễn phí bao gồm nhiều quy trình được kiểm soát, bao gồm kiểm tra nguyên liệu thô, gia nhiệt, rèn, xử lý nhiệt, gia công và thử nghiệm cuối cùng. Mỗi giai đoạn đều ảnh hưởng đến chất lượng và độ tin cậy dịch vụ của van thành phẩm.

Thông qua việc kiểm soát quá trình rèn thích hợp, van một chiều Inconel 600 có thể tận dụng tối đa các ưu điểm của vật liệu hợp kim gốc niken và mang lại hiệu suất ổn định cho các ứng dụng công nghiệp đòi hỏi nhiệt độ cao, ăn mòn và đòi hỏi khắt khe.
