Tại sao Van cổng tay quay vẫn là sự lựa chọn đáng tin cậy để cách ly đường ống công nghiệp

Tóm tắt: Van cổng tay quayvẫn là một giải pháp thiết thực để cách ly đường ống vì chúng kết hợp cấu trúc cơ học đơn giản, vận hành thủ công, độ kín ổn định và tính linh hoạt của ứng dụng rộng rãi.Hannocung cấp các giải pháp van bền bỉ được thiết kế cho các hệ thống đường ống công nghiệp và dân dụng, với cấu hình vật liệu và khả năng sản xuất phù hợp với môi trường dịch vụ đòi hỏi khắt khe. Hướng dẫn này giải thích cách hoạt động của Van cổng tay quay, những ưu điểm chính, yêu cầu lắp đặt, phương pháp bảo trì và các yếu tố mà người mua nên cân nhắc khi lựa chọn nhà cung cấp van đáng tin cậy.

Mục lục

• Van cổng tay quay là gì?
• Van cổng tay quay hoạt động như thế nào?
• Những lợi ích chính là gì?
• Những vật liệu nào thường được sử dụng?
• Van cổng tay quay được sử dụng ở đâu?
• Bạn nên chọn loại van phù hợp như thế nào?
• Yêu cầu lắp đặt và bảo trì là gì?
• Van cổng tay quay so sánh với các lựa chọn khác như thế nào?
• Câu hỏi thường gặp

Van cổng tay quay là gì?

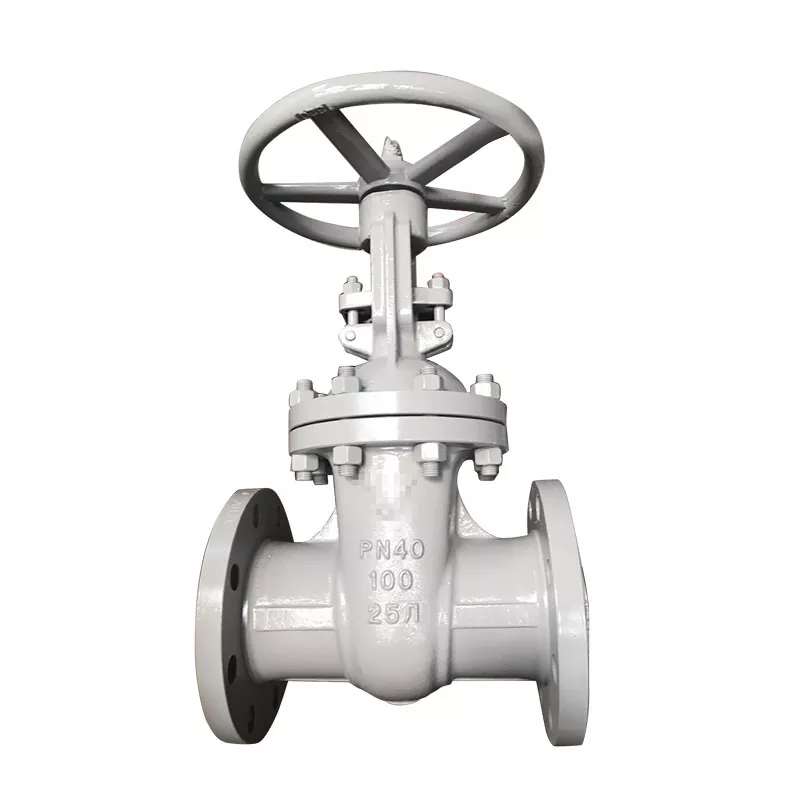

Van cổng tay quaylà các van cách ly vận hành bằng tay sử dụng tay quay để di chuyển thân van và nâng hoặc hạ cổng. Khi cổng được nhấc ra khỏi chỗ ngồi, đường ống được mở và môi trường có thể đi qua. Khi cánh cổng tiếp xúc gần với ghế ngồi, lối đi sẽ bị đóng lại.

Không giống như các van điều khiển được thiết kế để điều chỉnh dòng chảy liên tục, van cổng chủ yếu dành cho dịch vụ đóng hoàn toàn hoặc mở hoàn toàn. Nguyên tắc hoạt động này làm cho chúng đặc biệt hữu ích khi việc cách ly đường ống đáng tin cậy quan trọng hơn khả năng điều tiết.

Theo thông tin sản phẩm của Hanno, Van cổng tay quay có cấu trúc tương đối đơn giản và phương pháp vận hành thủ công, khiến chúng phù hợp với nhiều ứng dụng công nghiệp và dân dụng khác nhau.

Van cổng tay quay hoạt động như thế nào?

Nguyên lý hoạt động tương đối đơn giản. Xoay tay quay sẽ chuyển chuyển động quay thành chuyển động tuyến tính của thân. Thân sau đó di chuyển cổng theo chiều dọc cho đến khi cổng đạt đến vị trí đóng hoặc mở theo yêu cầu.

1. Vòng quay tay quay:Người vận hành quay tay quay bằng tay.
2. Chuyển động của thân cây:Thân cây di chuyển theo hướng quay.
3. Chuyển động của cổng:Cổng di chuyển lên hoặc xuống bên trong thân van.
4. Cách ly dòng chảy:Cổng tách ra khỏi hoặc tiếp xúc với bệ van.
5. Vị trí cuối cùng:Van vẫn mở hoàn toàn hoặc đóng hoàn toàn trong quá trình sử dụng bình thường.

Đối với hoạt động tiêu chuẩn, Hanno chỉ định xoay theo chiều kim đồng hồ để đóng và xoay ngược chiều kim đồng hồ để mở. Hướng dẫn về sản phẩm của công ty cũng nhấn mạnh rằng không nên sử dụng van cổng để điều tiết.

Lợi ích chính của Van cổng tay quay là gì?

Sự phổ biến liên tục của Van cổng tay quay phần lớn liên quan đến tính đơn giản về mặt cơ học và chức năng cách ly đáng tin cậy của chúng. Đối với các cơ sở không cần thiết phải vận hành bằng điện hoặc khí nén, việc vận hành thủ công cũng có thể làm giảm độ phức tạp của hệ thống.

Hanno mô tả Van cổng tay quay có cấu trúc đơn giản, điều khiển thủ công, hiệu suất bịt kín ổn định và phù hợp cho nhiều ứng dụng.

Những vật liệu nào thường được sử dụng?

Lựa chọn vật liệu có ảnh hưởng trực tiếp đến độ bền của van, hiệu suất bịt kín, khả năng chống ăn mòn và sự phù hợp với các môi trường và điều kiện vận hành khác nhau. Do đó, người mua nên đánh giá thông số kỹ thuật vật liệu hoàn chỉnh thay vì chỉ chọn van dựa trên kích thước danh nghĩa.

Ví dụ: cấu hình Van cổng tay quay do Hanno công bố liệt kê thân 25L, bề mặt ghế 13Cr, thân 2Cr13, 304 cộng với miếng đệm than chì, vòng đệm than chì mở rộng, vòng bi GCr15, đai ốc thân bằng đồng và tay quay QT400.

Đối với việc mua sắm thực tế, thông số kỹ thuật vật liệu cuối cùng phải luôn được xác minh dựa trên áp suất, nhiệt độ, môi trường, điều kiện ăn mòn, tiêu chuẩn áp dụng và bản vẽ van đã được phê duyệt của dự án.

Van cổng tay quay được sử dụng ở đâu?

Bởi vì chúng chủ yếu là các thiết bị cách ly nên Van cổng tay quay có thể được tích hợp vào nhiều hệ thống đường ống nơi người vận hành cần một phương pháp đơn giản để dừng hoặc khôi phục dòng chảy.

• Dầu khí và lọc dầu:Cách ly đường ống và tắt hệ thống quy trình.
• Xử lý hóa chất:Cách ly các dòng quy trình và tiện ích tương thích.
• Phát điện:Hỗ trợ cách ly trong các hệ thống nước, hơi nước và tiện ích.
• Nước và nước thải:Cách ly đường dây và thiết bị chính.
• Sản xuất công nghiệp:Cách ly thủ công các đường ống xử lý.
• Hệ thống dân sự nói chung:Các ứng dụng mà việc tắt đường ống thủ công là đủ.

Phạm vi van cổng rộng hơn của Hanno được định vị cho các ngành công nghiệp bao gồm dầu khí, hóa chất, dược phẩm, phân bón, sản xuất điện, nước và nước thải, hàng hải, luyện kim và các ứng dụng năng lượng.

Bạn nên chọn loại van phù hợp như thế nào?

Việc chọn Van cổng tay quay nên bắt đầu từ điều kiện vận hành thay vì chỉ giá cả. Van phù hợp về mặt kỹ thuật có thể cải thiện độ tin cậy của dịch vụ và giảm rủi ro bảo trì trong suốt thời gian vận hành của thiết bị.

1. Xác định kích thước danh nghĩa:Phù hợp với kích thước van với các yêu cầu về đường ống và kết nối.
2. Xác nhận mức áp suất:Chọn loại áp suất phù hợp với điều kiện vận hành tối đa của hệ thống.
3. Đánh giá nhiệt độ:Xem xét cả nhiệt độ hoạt động bình thường và tối đa/tối thiểu.
4. Xác định phương tiện:Kiểm tra khả năng tương thích với nước, dầu, khí đốt, hóa chất, hơi nước hoặc các phương tiện khác.
5. Chọn vật liệu thân và trang trí:Xem xét các yêu cầu về ăn mòn, xói mòn, nhiệt độ và cơ học.
6. Xác minh loại kết nối:Xác nhận xem có cần kết nối mặt bích, hàn đối đầu, ren hoặc kết nối khác hay không.
7. Kiểm tra mô-men xoắn hoạt động:Van lớn hoặc chênh lệch áp suất cao có thể yêu cầu hộp số thay vì vận hành trực tiếp bằng tay.
8. Xác nhận tiêu chuẩn áp dụng:Xem xét các thông số kỹ thuật của dự án và các tiêu chuẩn thiết kế, thử nghiệm và chứng nhận cần thiết.

Điểm cuối cùng này đặc biệt quan trọng đối với việc mua sắm công nghiệp. Hanno cũng sản xuất van cổng vận hành bằng hộp số cho các van lớn hơn, nơi hoạt động bằng tay quay trực tiếp có thể đòi hỏi nỗ lực thủ công quá mức. Phạm vi van cổng hộp số được công bố của nó bao gồm DN150–DN1400 và các loại áp suất lên đến Loại 2500.

Yêu cầu lắp đặt và bảo trì là gì?

Việc lắp đặt đúng là điều cần thiết để duy trì hiệu suất bịt kín và giảm các sự cố vận hành không cần thiết. Trước khi lắp đặt, buồng van và bề mặt bịt kín phải được làm sạch để loại bỏ bụi bẩn, cát và các chất gây ô nhiễm khác.

Danh sách kiểm tra cài đặt

• Xác minh mô hình van và kích thước kết nối.
• Xác nhận hướng cài đặt cần thiết.
• Làm sạch bề mặt bịt kín trước khi lắp ráp.
• Siết chặt các bu lông kết nối đều nhau.
• Kiểm tra độ nén của bao bì mà không cản trở chuyển động trơn tru của thân cây.
• Chừa đủ khoảng trống để vận hành và bảo trì tay quay.
• Thực hiện theo hướng dẫn của nhà sản xuất đối với các van được trang bị cơ cấu truyền động.

Hanno đặc biệt khuyến nghị tránh va chạm hoặc xử lý tay quay không đúng cách và duy trì đủ không gian để vận hành. Đối với các van hoạt động thường xuyên, hướng dẫn của nó khuyến nghị bôi trơn ít nhất mỗi tháng một lần.

Việc kiểm tra thường xuyên cũng nên tập trung vào tình trạng đóng gói, chuyển động của thân van, rò rỉ, tính toàn vẹn của tay quay, kết nối mặt bích và lực cản vận hành bất thường. Nếu cần dùng lực quá mức, người vận hành nên điều tra nguyên nhân thay vì sử dụng các thanh mở rộng hoặc các công cụ tạm thời khác.

Van cổng tay quay so sánh với các lựa chọn khác như thế nào?

Loại van tốt nhất phụ thuộc vào chức năng dự định. Van cổng tay quay đặc biệt thích hợp khi yêu cầu chính là cách ly thủ công đáng tin cậy hơn là điều chỉnh dòng chảy liên tục.

Do đó, không nên chọn van cổng chỉ vì nó rẻ tiền hoặc quen thuộc. Câu hỏi quan trọng là liệu nguyên lý hoạt động của van có phù hợp với chức năng đường ống thực tế hay không.

Câu hỏi thường gặp về Van cổng tay quay

1. Van cổng tay quay chủ yếu được sử dụng để làm gì?

Chúng chủ yếu được sử dụng để mở hoàn toàn hoặc đóng hoàn toàn dòng đường ống. Chúng thường không được thiết kế để điều tiết hoặc điều chỉnh dòng chảy liên tục.

2. Van cổng tay quay có thể vận hành khi không có điện không?

Đúng. Cấu hình vận hành bằng tay quay tiêu chuẩn sử dụng vận hành cơ học bằng tay và do đó thường không yêu cầu nguồn điện bên ngoài.

3. Quay tay quay để đóng van cổng như thế nào?

Đối với cấu hình Hanno, xoay theo chiều kim đồng hồ sẽ đóng van và xoay ngược chiều kim đồng hồ sẽ mở van. Luôn xác nhận hướng dẫn vận hành được cung cấp cùng với van cụ thể.

4. Van cổng có thể dùng để điều tiết được không?

Không. Van cổng thường được thiết kế để mở hoàn toàn hoặc đóng hoàn toàn. Sử dụng chúng để điều tiết có thể góp phần gây ra tình trạng dòng chảy không mong muốn và hao mòn sớm.

5. Van cổng tay quay hoạt động thường xuyên nên được bôi trơn như thế nào?

Hanno khuyến nghị bôi trơn ít nhất mỗi tháng một lần đối với các van thường xuyên đóng mở, đồng thời khoảng thời gian bảo trì thực tế cũng phải phản ánh điều kiện sử dụng và hướng dẫn bảo trì của nhà sản xuất.

6. Khi nào nên chọn van cổng điều khiển hộp số?

Cấu hình hộp số có thể được xem xét khi kích thước van, chênh lệch áp suất hoặc mô-men xoắn vận hành khiến việc vận hành tay quay trực tiếp không thực tế. Hanno đặc biệt định vị các van cổng hộp số cho các ứng dụng cần có thêm lợi thế cơ học.

Kết luận: Van cổng tay quay có phải là lựa chọn thông minh để cách ly đường ống không?

Đối với các hệ thống đường ống yêu cầu ngắt đáng tin cậy thay vì điều chỉnh dòng chảy liên tục, Van cổng tay quay vẫn là một lựa chọn thiết thực và linh hoạt. Cấu trúc cơ học đơn giản, vận hành thủ công, giao diện bịt kín ổn định và cấu hình vật liệu thích ứng khiến chúng phù hợp với nhiều ứng dụng công nghiệp và dân dụng. Việc chọn đúng kích thước, định mức áp suất, vật liệu, kết nối và cấu hình vận hành là điều cần thiết để đạt được hiệu suất lâu dài. Nếu bạn đang tìm nguồn cung cấp Van cổng tay quay đáng tin cậy từ một nhà sản xuất Trung Quốc hoặc cần trợ giúp để khớp van với yêu cầu đường ống của bạn,liên hệ với chúng tôitại Hanno để biết thông số kỹ thuật sản phẩm, hướng dẫn kỹ thuật và báo giá phù hợp với dự án của bạn.
