Van cổng, Van kiểm tra và Van cầu: Làm thế nào để bạn chọn loại van phù hợp?

Van cổng, Kiểm tra van, VàVan cầuđược sử dụng rộng rãi trong các hệ thống đường ống công nghiệp, nhưng chúng được thiết kế cho các yêu cầu kiểm soát dòng chảy khác nhau. Van cổng chủ yếu được sử dụng để cách ly đường ống, van một chiều ngăn dòng chảy ngược, trong khi van cầu thường được chọn để điều chỉnh dòng chảy.

Hiểu cách thức hoạt động của ba loại van này và nơi chúng thường được sử dụng có thể giúp việc lựa chọn van trở nên đơn giản hơn, đặc biệt là khi làm việc với các điều kiện áp suất, nhiệt độ và môi trường khác nhau.

Van cổng được sử dụng để làm gì?

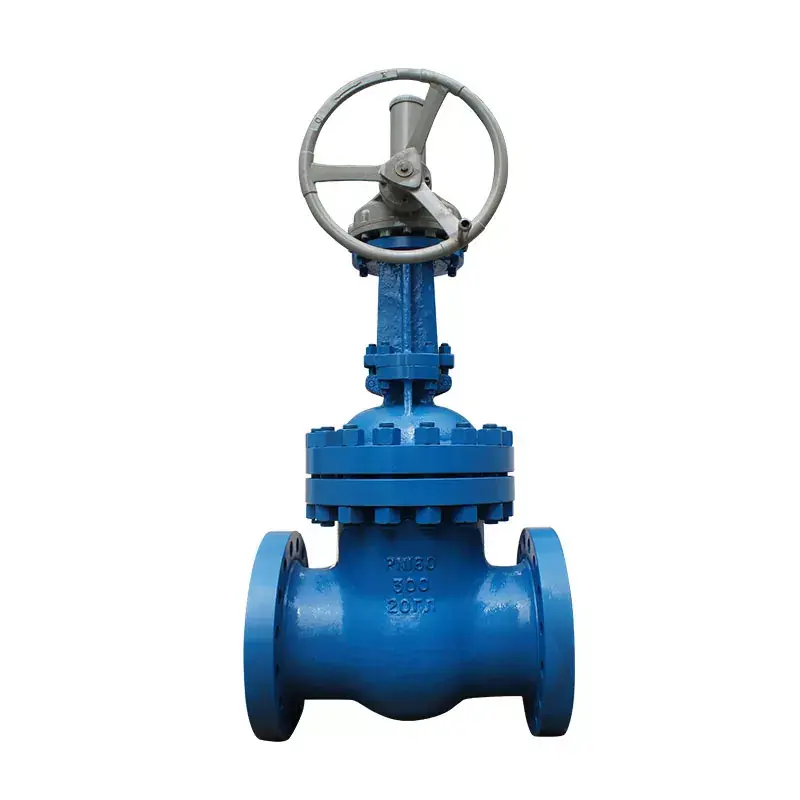

A van cổngmở và đóng đường ống bằng cách di chuyển một cổng hoặc nêm ra khỏi hoặc vào đường dẫn dòng chảy. Khi mở hoàn toàn, cổng được nâng ra khỏi đường dẫn dòng chính, khiến loại van này phù hợp với các ứng dụng mà đường ống cần mở hoàn toàn trong quá trình hoạt động bình thường.

Van cổng thường được sử dụng làm van cách ly hơn là van tiết lưu. Chúng thường được lắp đặt ở những nơi cần tắt một đoạn đường ống để bảo trì, thay thế thiết bị hoặc kiểm soát quy trình.

Các ứng dụng phổ biến của Van cổng

• Đường ống dẫn dầu và khí đốt
• Hệ thống xử lý nước
• Nhà máy điện
• Hệ thống xử lý hóa chất
• Đường ống quy trình công nghiệp
• Hệ thống hơi nước và tiện ích

Van kiểm tra làm gì?

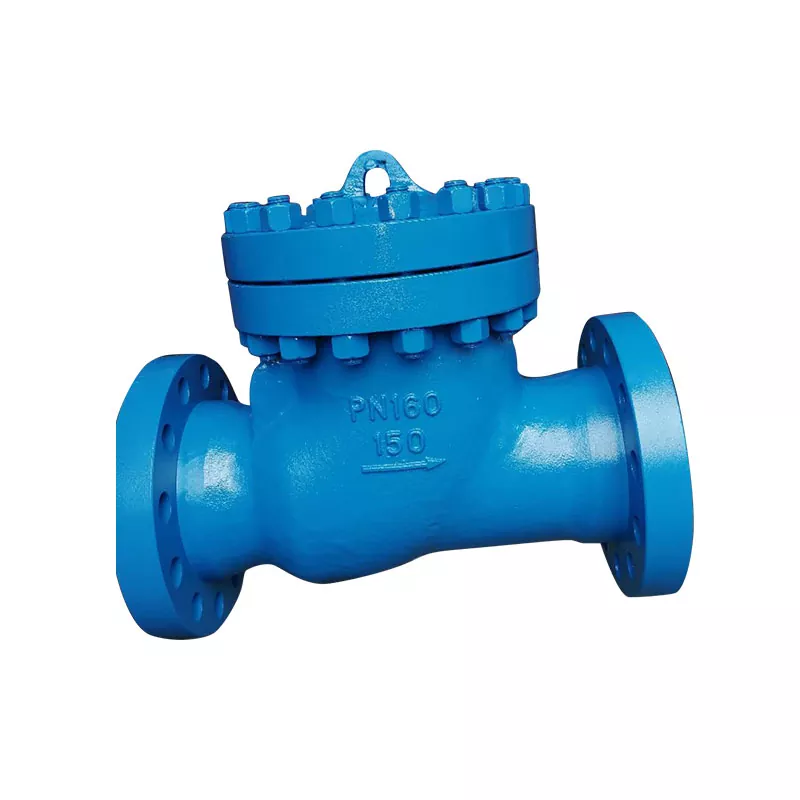

Avan kiểm trađược thiết kế để cho phép chất lỏng di chuyển theo một hướng đồng thời ngăn nó chảy ngược lại. Không giống như van cổng và van cầu vận hành bằng tay, hầu hết các van kiểm tra hoạt động tự động theo điều kiện dòng chảy và áp suất trong đường ống.

Điều này làm cho van một chiều đặc biệt hữu ích trong việc bảo vệ máy bơm, máy nén và các thiết bị khác khỏi dòng chảy ngược có thể ảnh hưởng đến hoạt động của hệ thống.

Các ứng dụng phổ biến của van kiểm tra

• Đường xả của bơm
• Hệ thống cấp nước
• Hệ thống nồi hơi và hơi nước
• Chế biến dầu khí
• Đường ống hóa chất
• Hệ thống nước làm mát

Van một chiều có nhiều thiết kế khác nhau, chẳng hạn như van một chiều dạng xoay và van một chiều dạng nâng. Thiết kế phù hợp phụ thuộc vào các yếu tố bao gồm hướng dòng chảy, vị trí lắp đặt, áp suất, đặc tính chất lỏng và phản ứng cần thiết đối với dòng chảy ngược.

Van cầu được thiết kế để làm gì?

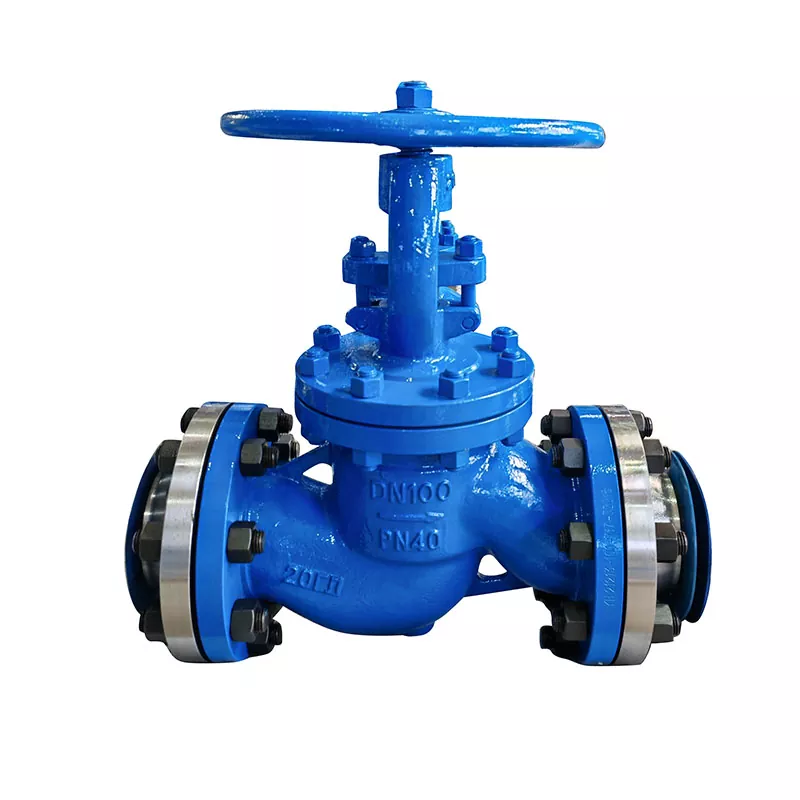

A van cầusử dụng một đĩa và ghế di động để điều khiển dòng chảy. Cấu trúc của nó làm cho nó phù hợp cho các ứng dụng cần điều chỉnh dòng chảy thay vì chỉ bật hoặc tắt hoàn toàn.

Do đó, van cầu thường được sử dụng để điều tiết và điều tiết dòng chảy trong các hệ thống xử lý công nghiệp. Chúng có thể được vận hành bằng tay hoặc kết hợp với bộ truyền động khi cần điều khiển tự động.

Các ứng dụng phổ biến của Van cầu

• Đường ống dẫn hơi
• Hệ thống nước làm mát
• Thiết bị xử lý hóa chất
• Hệ thống phát điện
• Hệ thống sưởi ấm
• Dây chuyền công nghiệp

Van cổng so với van kiểm tra so với van cầu

Van nào tốt hơn cho việc kiểm soát dòng chảy?

Sự lựa chọn đúng đắn phụ thuộc vào những gì van cần thực hiện trong hệ thống đường ống.

• Để cách ly đường ống:Van cổng thường được xem xét khi yêu cầu chính là dừng hoặc khôi phục dòng chảy.
• Để ngăn chặn dòng chảy ngược:Van kiểm tra được sử dụng để giữ cho môi trường di chuyển theo hướng dự định.
• Để điều chỉnh dòng chảy:Van cầu thường được lựa chọn khi cần điều chỉnh lưu lượng trong quá trình vận hành.

Các loại van này không nhất thiết phải thay thế cho nhau. Trong nhiều hệ thống công nghiệp, chúng được lắp đặt cùng nhau vì mỗi hệ thống thực hiện một chức năng khác nhau.

Bạn nên cân nhắc điều gì khi lựa chọn van công nghiệp?

1. Môi trường chất lỏng

Xác định môi trường chảy qua đường ống, chẳng hạn như nước, hơi nước, dầu, khí đốt hoặc hóa chất. Môi trường ảnh hưởng đến vật liệu van, yêu cầu bịt kín và kết cấu tổng thể.

2. Áp suất và nhiệt độ

Kiểm tra áp suất và nhiệt độ làm việc của hệ thống trước khi chọn van. Các dịch vụ áp suất cao và nhiệt độ cao có thể yêu cầu các vật liệu thân, trang trí, mặt ngồi và đệm kín cụ thể.

3. Kích thước đường ống

Kích thước van phải tương ứng với đường ống và điều kiện dòng chảy yêu cầu. Loại kết nối và các tiêu chuẩn áp dụng cũng cần được xác nhận trước khi đặt hàng.

4. Hướng dòng chảy

Hướng dòng chảy đặc biệt quan trọng khi lựa chọn và lắp đặt van một chiều. Van phải được lắp đặt theo hướng dòng chảy được thiết kế để hoạt động chính xác.

5. Cách ly hoặc quy định

Một trong những cách đơn giản nhất để thu hẹp lựa chọn van là xác định xem ứng dụng có yêu cầu cách ly, bảo vệ dòng chảy ngược hay điều chỉnh dòng chảy hay không.

6. Phương thức vận hành

Tùy thuộc vào ứng dụng, van có thể được vận hành bằng tay hoặc được trang bị bộ truyền động bằng khí nén, điện hoặc các thiết bị truyền động khác để vận hành từ xa hoặc tự động.

Van cổng, Van kiểm tra và Van cầu có thể được sử dụng trong cùng một hệ thống không?

Đúng. Ba loại van này có thể thực hiện các chức năng khác nhau trong cùng một hệ thống đường ống.

Ví dụ, một hệ thống máy bơm có thể sử dụng van cổng để cách ly đường ống trong quá trình bảo trì, van một chiều để ngăn dòng chảy ngược và van cầu ở khu vực khác nơi cần điều chỉnh dòng chảy.

Điểm quan trọng là không chọn van chỉ vì nó phù hợp với kích thước đường ống. Loại van trước tiên phải phù hợp với chức năng cần thiết, tiếp theo là áp suất, nhiệt độ, môi trường, vật liệu, tiêu chuẩn kết nối và điều kiện vận hành.

Câu hỏi thường gặp về Van cổng, Van kiểm tra và Van cầu

Van cổng có thể được sử dụng để điều tiết không?

Van cổng được thiết kế chủ yếu để cách ly hơn là điều tiết liên tục. Nếu cần điều chỉnh lưu lượng thường xuyên, van cầu có thể phù hợp hơn.

Van kiểm tra có cần vận hành thủ công không?

Hầu hết các van một chiều hoạt động tự động thông qua áp suất và lưu lượng của môi chất, do đó chúng thường không yêu cầu vận hành thủ công.

Van cầu có thể được sử dụng để tắt không?

Van cầu có thể đóng ngắt, nhưng ưu điểm chính của nó là điều tiết dòng chảy. Sự lựa chọn thích hợp phụ thuộc vào yêu cầu của hệ thống đường ống.

Làm cách nào để chọn giữa Van cổng và Van cầu?

Nếu yêu cầu chính là cách ly đường ống thì van cổng thường được xem xét. Nếu ứng dụng yêu cầu điều chỉnh lưu lượng lặp đi lặp lại hoặc có kiểm soát thì van cầu thường phù hợp hơn.

Cần Những Thông Tin Gì Khi Mua Van Công Nghiệp?

Thông tin quan trọng thường bao gồm loại van, kích thước danh nghĩa, mức áp suất, nhiệt độ làm việc, môi trường, tiêu chuẩn kết nối, yêu cầu vật liệu và phương pháp vận hành. Các ứng dụng đặc biệt cũng có thể yêu cầu thông tin về điều kiện dòng chảy và cách lắp đặt.
